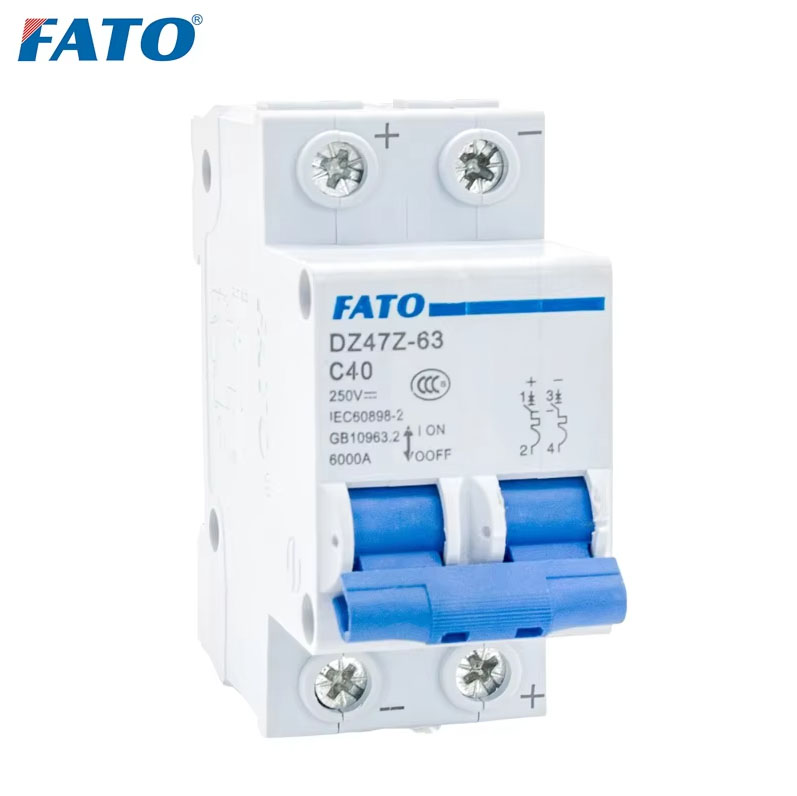

DZ47Z-63 DCミニチュア回路ブレーカー

製品の詳細が示されています

アプリケーションの範囲

DZ47Zシリーズのミニチュア回路ブレーカーは、定格電圧750Vと、ライン、照明、電源機器の過負荷と短絡から63A以下の定格電流でDC回路を保護するように設計されています。さらに、通常の状況でラインや機器を時折切り替えるために使用できます。

この製品は、IEC60898-2およびGB/T14048.2の次の基準に準拠しています。

構造特性

このコレクションのサーキットブレーカーは、プラスチックのエンクロージャー、過電流保護、動作メカニズム、接点、およびアーク抑制システムを備えています。ケーシングは、耐久性のある耐火性プラスチック材料で構成されています。多極回路ブレーカーは、個々の単一極を組み合わせることで作成され、コネクティングロッドとコントロールハンドルがカバーによってリンクされたコントロールハンドルでリンクされ、各極の活性化に均一性が保証されます。

作業条件

curver周囲の気温の上限は+40を超えてはならない、下限は-5°より低くないでください。24時間平均値は+35を超えてはなりません。

◇高度：設置サイトの高度は2000mを超えてはなりません。

◇大気条件：+40℃で、空気の相対温度は50％を超えず、低温でより高い相対湿度が許可されます。

wettest最低月の平均最低温度は+25°を超えてはならず、温度変化によって引き起こされる製品の表面での凝縮を考慮して、その月の平均最大相対湿度は90％を超えてはなりません。

◇汚染レベル：レベル2;

◇インストールカテゴリ：クラスIII。

◇インストールタイプ：TH35-7.5インストールレールのタイプは、インストールに使用されます。

inessonting設置条件：設置面と垂直面の間の傾斜角は、5°を超えてはなりません。

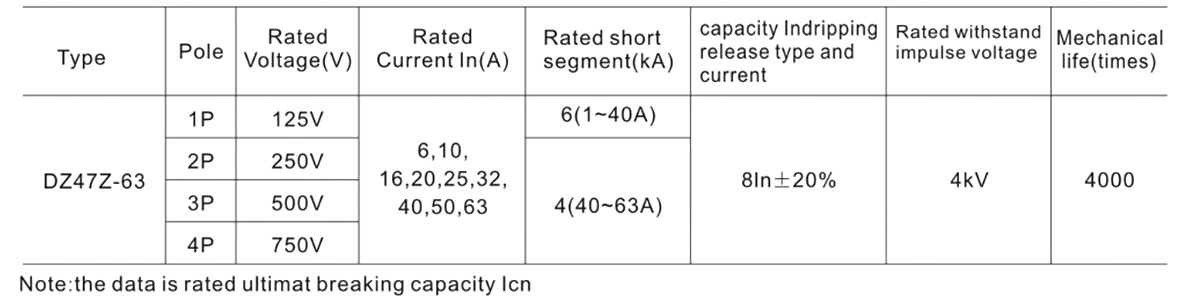

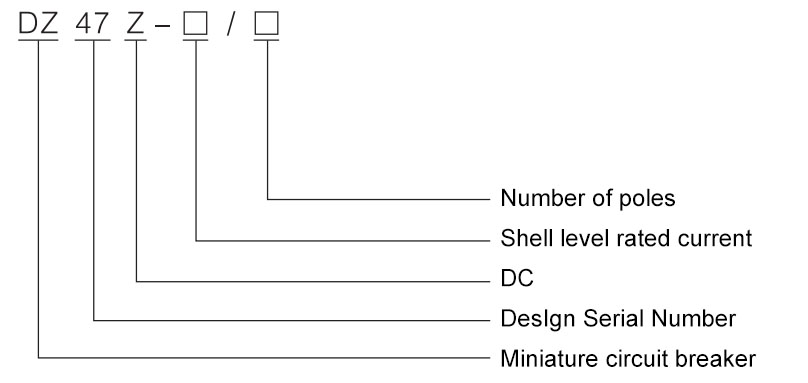

仕様とパラメーター

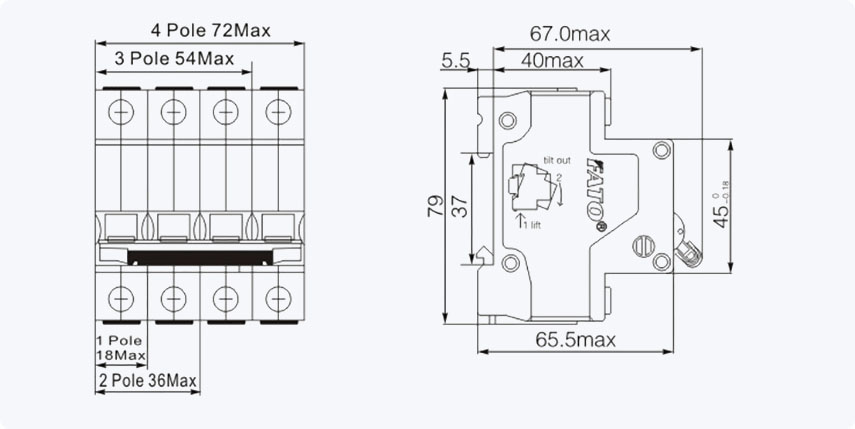

外観と寸法

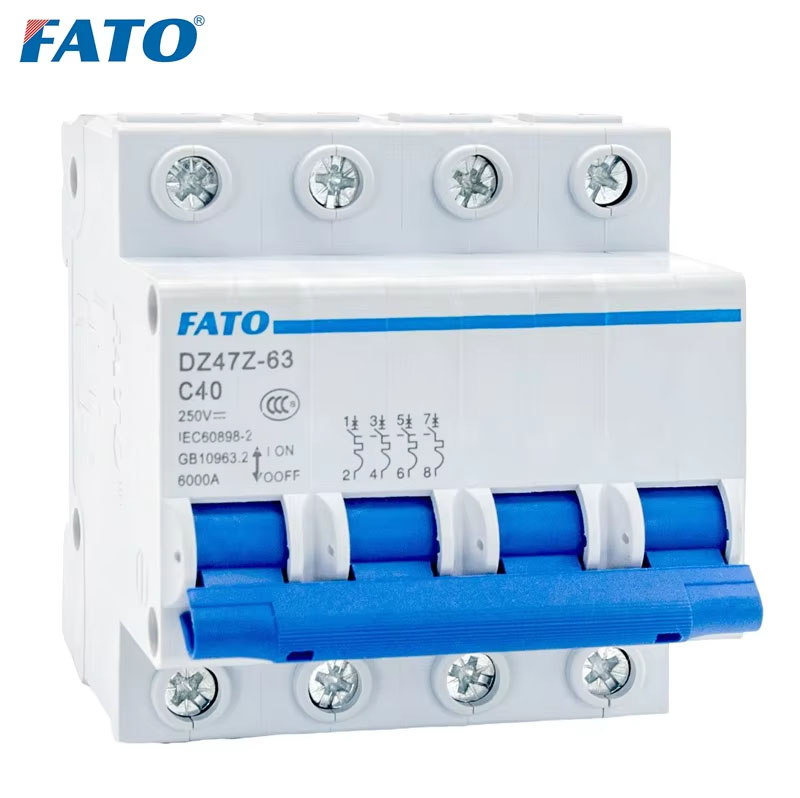

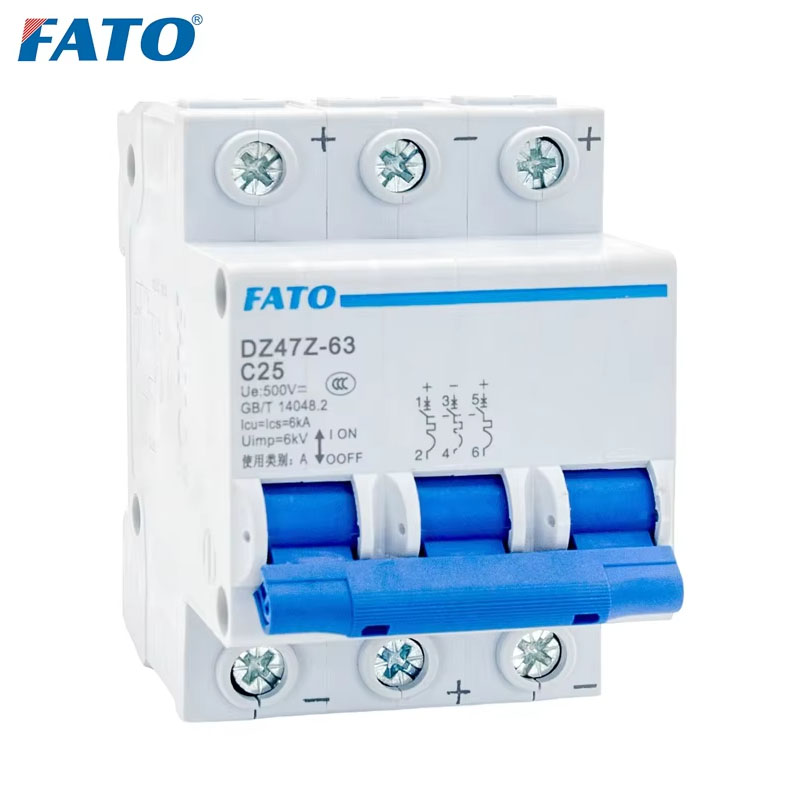

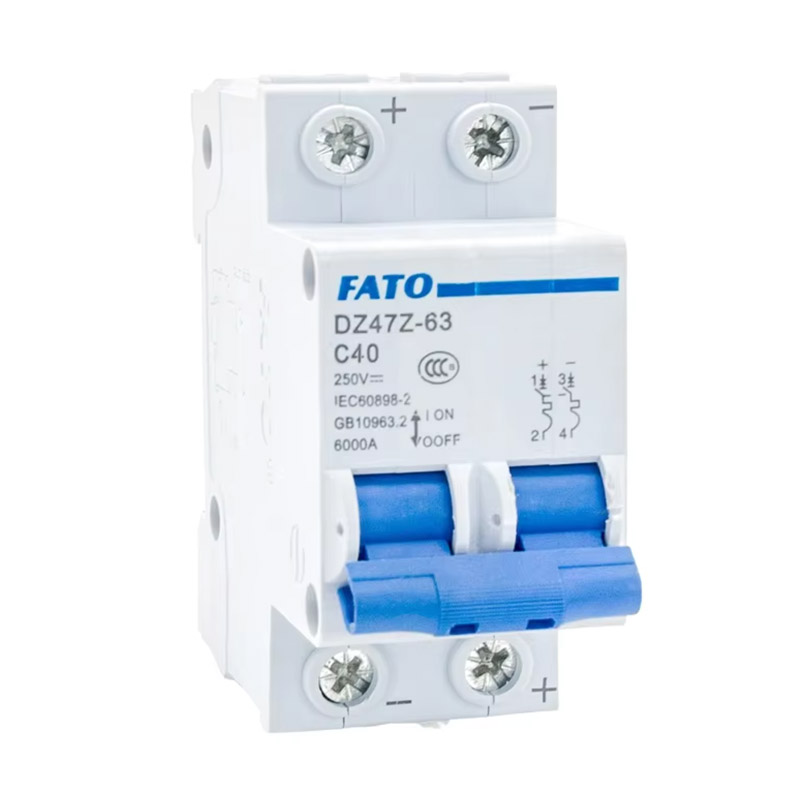

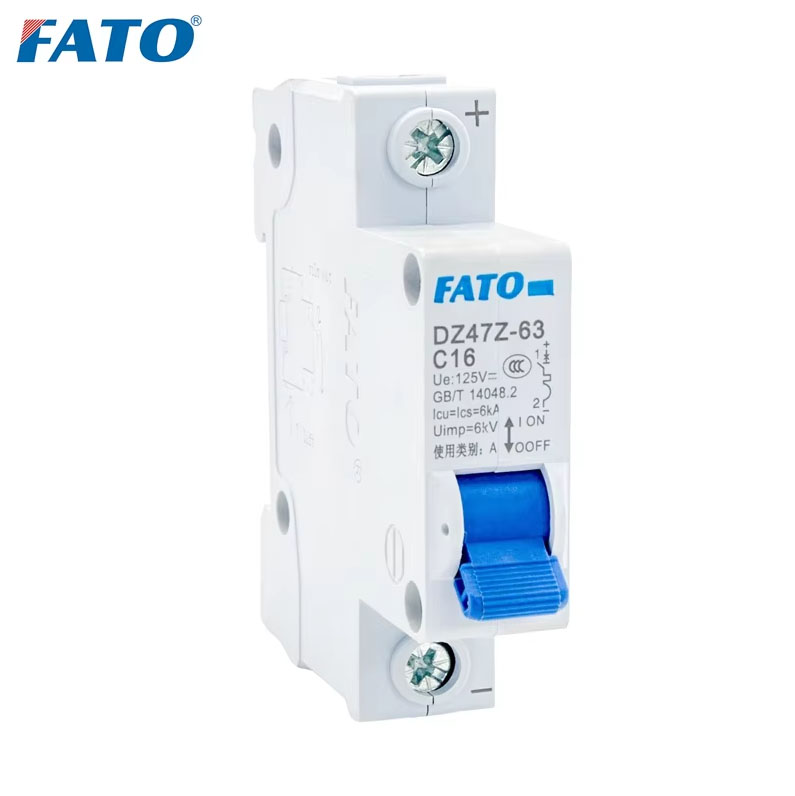

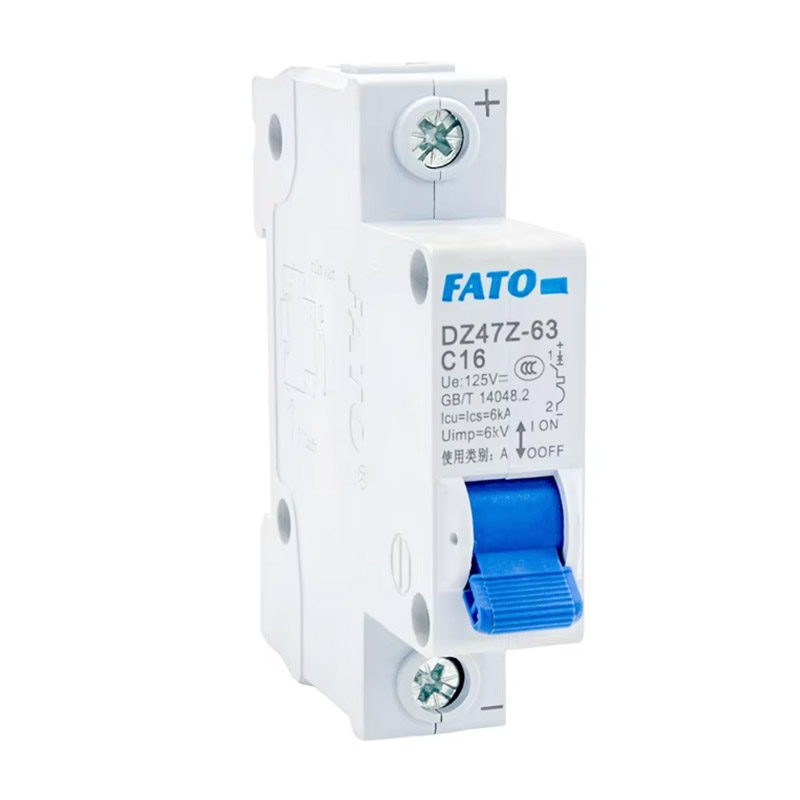

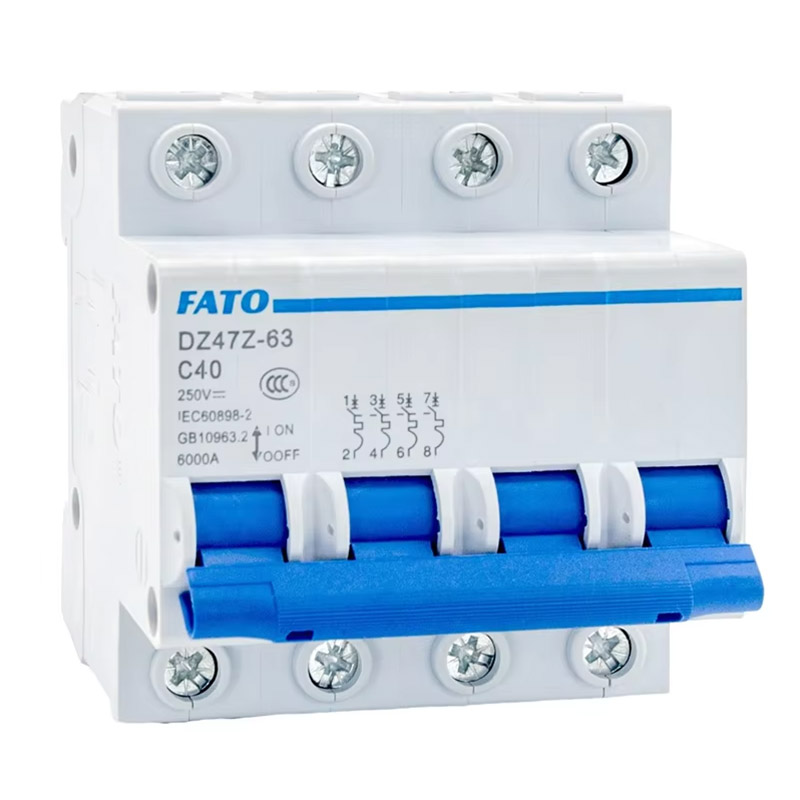

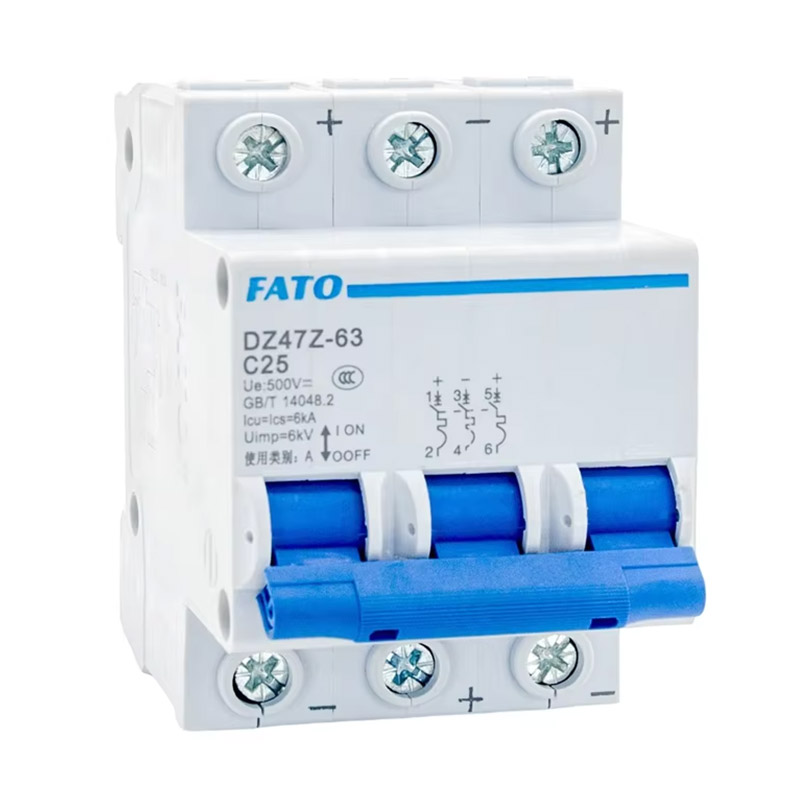

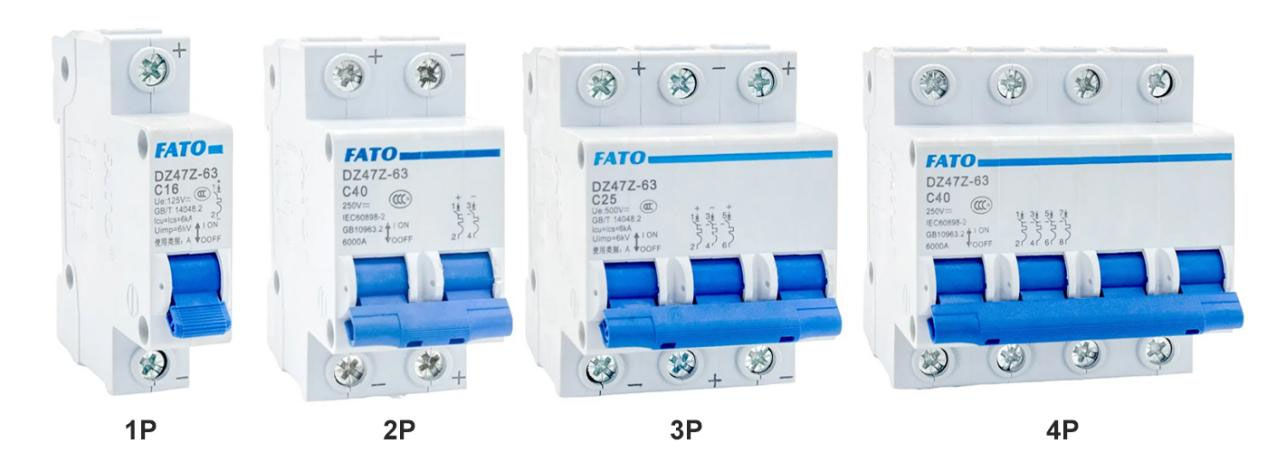

製品ショー
