CFB2S-63 MCB DIN RALE ACミニチュア回路ブレーカー

製品の詳細が示されています

アプリケーションの範囲

CFB2S-63ミニチュア回路ブレーカーは、AC 50Hz、400V以下の定格電圧、および定格電流を最大63aの照明配電システムまたはリスケージモーター分布システムの過負荷および短絡保護に適しています。また、通常の条件下でのラインの頻度の高い操作変換にも使用できます。 このサーキットブレーカーは、産業、商業、高層、住宅地に適しています。 この製品は、次の基準を満たしています：IEC60898-1、GB10963.1。

構造特性

構造：回路ブレーカーは、主に断熱シェル、動作メカニズム、遅延、瞬時の放出、接触、およびアーク消滅システムで構成されています。動作メカニズムは自由放出構造です。通常または異常な動作中、コンタクトは閉じた位置または開いた位置にのみ留まることができます。マルチポール回路ブレーカーの移動接点は機械的にリンクされており、各ポールは基本的に同時に閉じたり開いたりします。

動作原理：回路で過負荷障害が発生すると、過負荷電流がバイメタリックストリップを曲げ、ロックバックルを押し出し、接触を機械的に駆動して回路を迅速に排除して遮断します。旅行、したがって、回路を遮断する機能を達成します。

回路ブレーカーには現在の制限機能があります。短絡が発生すると、鉄のコアが上部の極が接点を引き離し、ロックバックルも開きます。アーク抵抗は短絡電流を減らし、電流を制限する役割を果たします。メカニズムは、接点を切断された位置に保つために同時に動作します。アークは、アーク消滅システムの包括的なアクションを通じてすぐに消滅します。

作業条件

corder周辺の気温の上限は+40を超えてはならない、下限 -5°よりも低くはなく、24時間の平均値は+35°を超えてはなりません。

◇高度：設置サイトの高度は2000mを超えてはなりません。

◇大気条件：+40℃で、空気の相対温度は50％を超えません、

また、より高い温度では相対湿度が高くなります。

wettest最低月の平均最低温度は+25を超えてはなりません。 その月の平均最大相対湿度は90％を超えてはならず、 温度の変化によって引き起こされる製品の表面の凝縮。

◇汚染レベル：レベル2;

◇インストールカテゴリ：クラスIII。

◇インストールタイプ：TH35-7.5インストールレールのタイプは、インストールに使用されます。

◇インストール条件：設置面と垂直の間の傾斜角度 表面は5°を超えてはなりません。

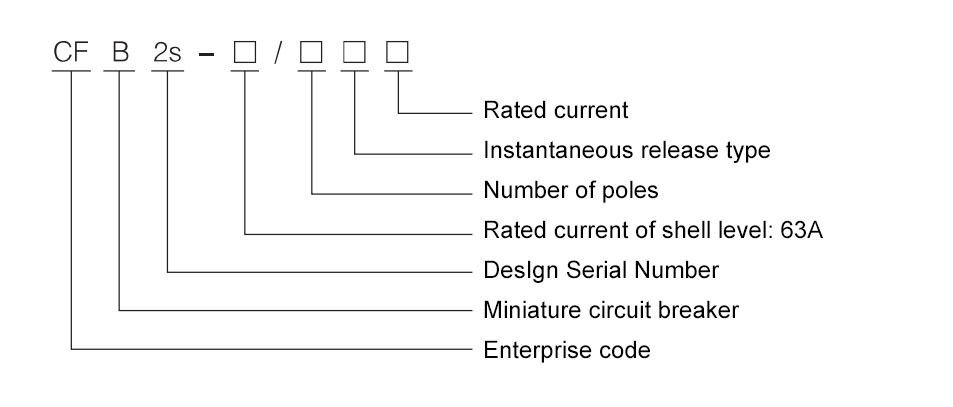

仕様とパラメーター

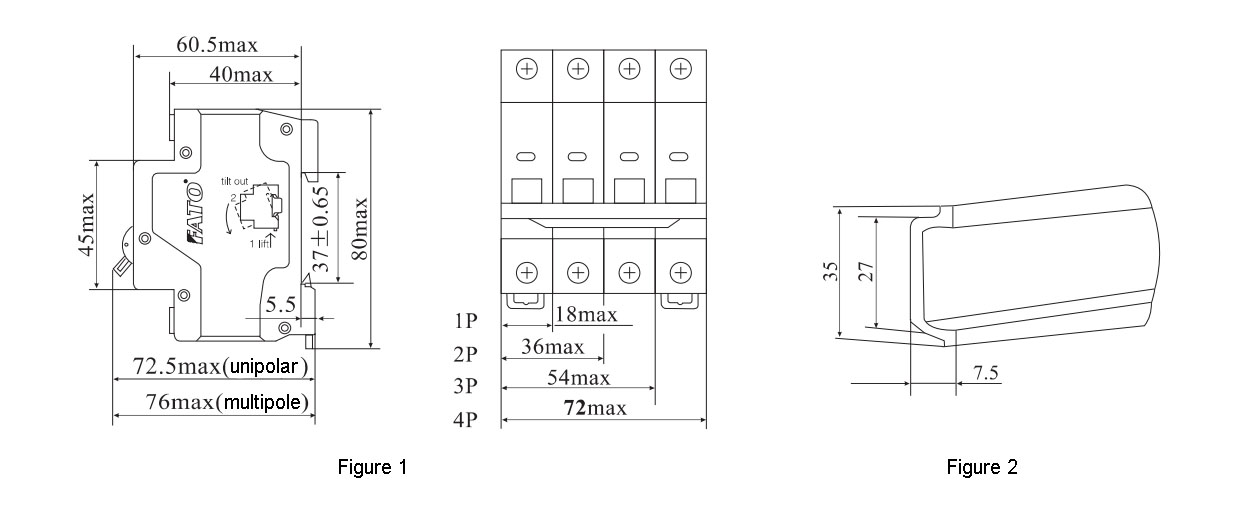

外観と寸法

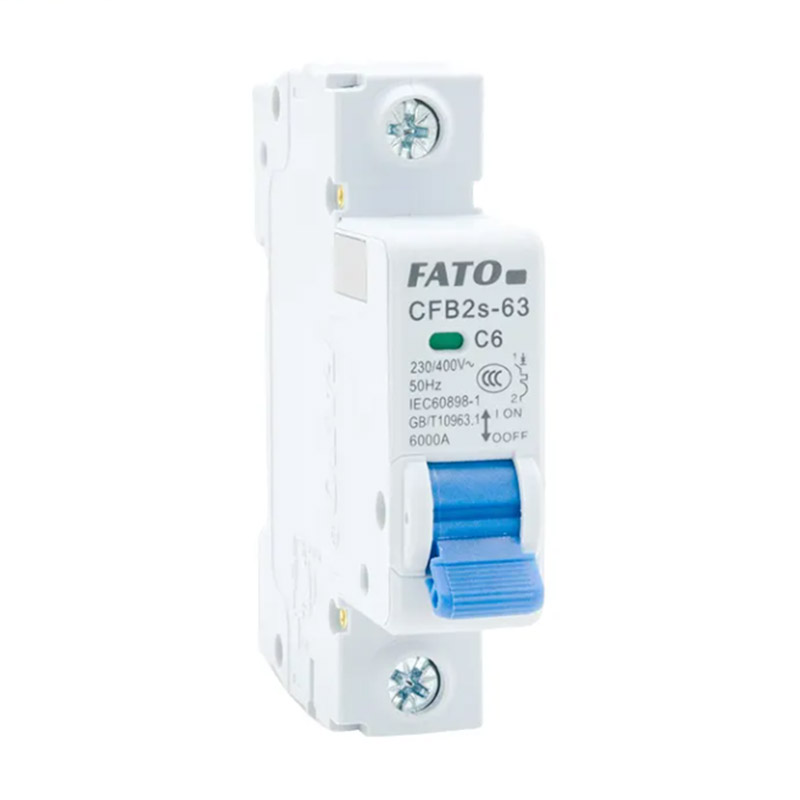

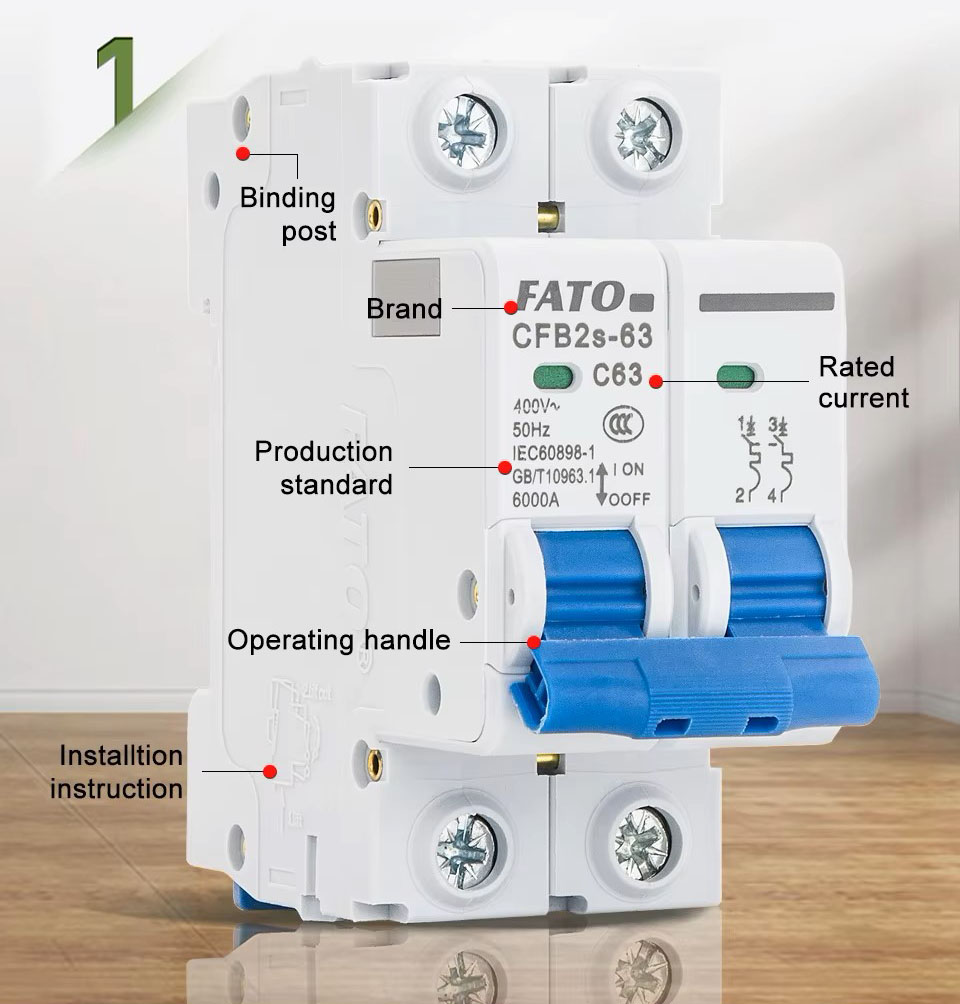

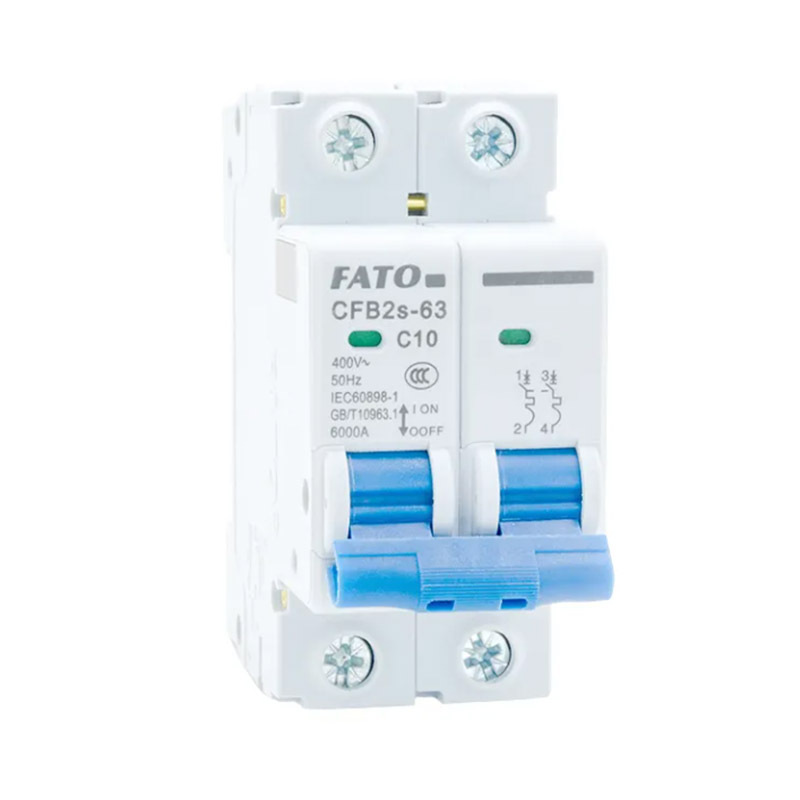

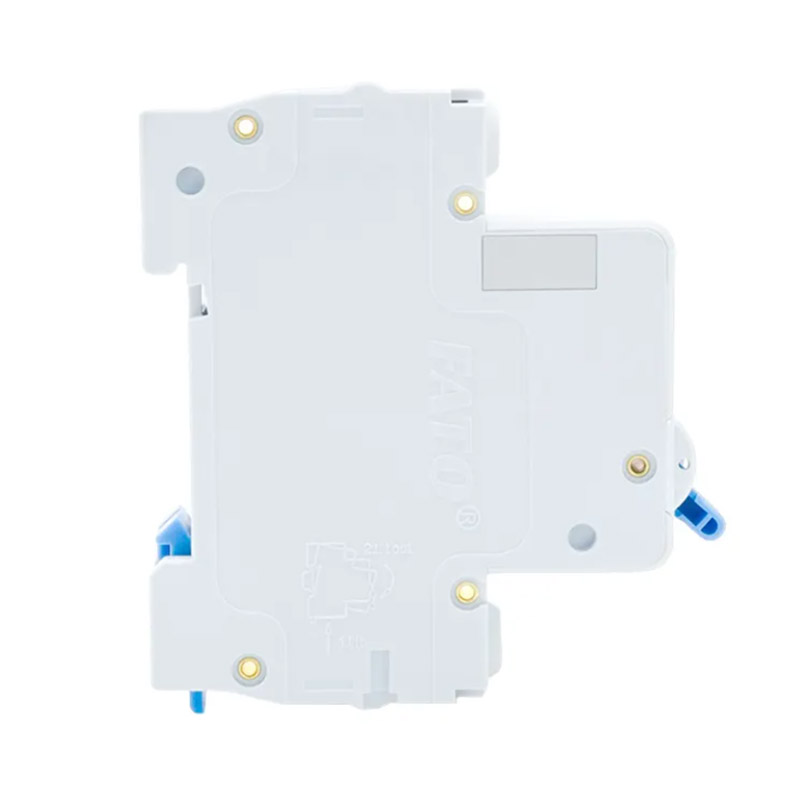

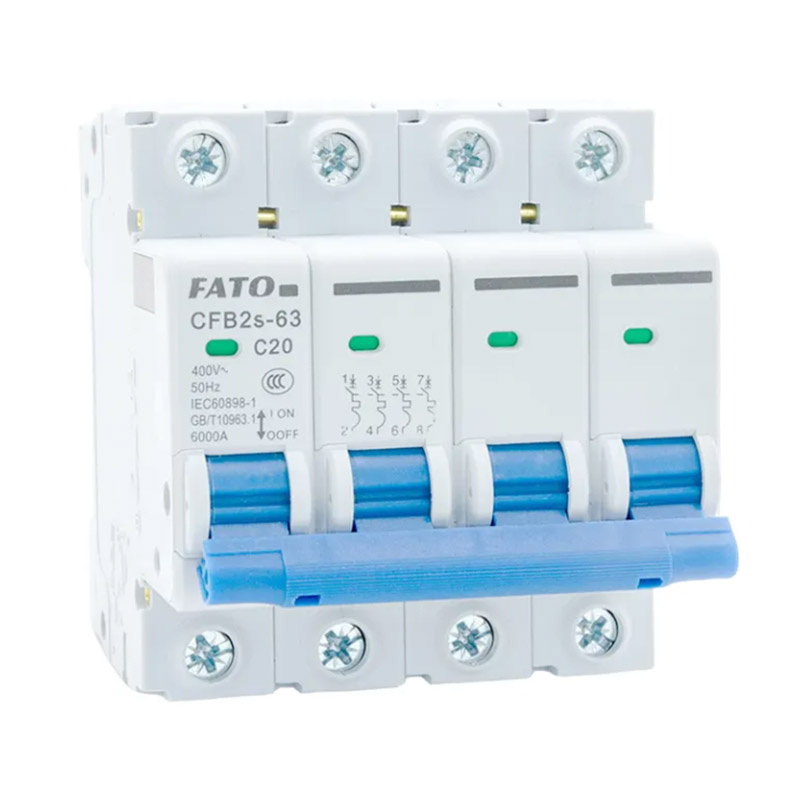

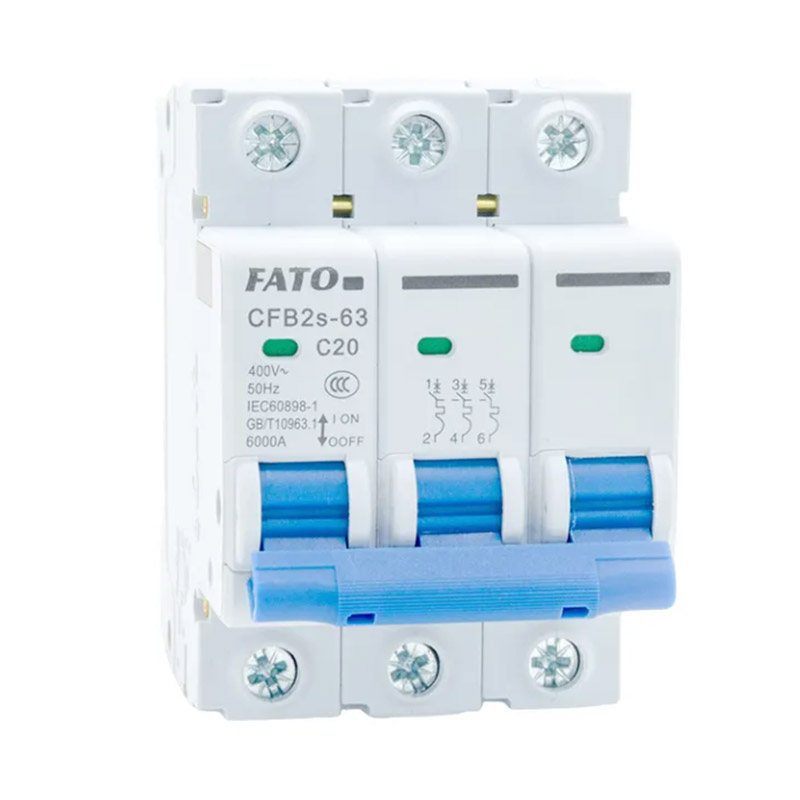

製品ショー
