CFB3シリーズミニ回路ブレーカーMCB

製品の詳細が示されています

アプリケーションの範囲

CFB3-63/125シリーズのミニチュア回路ブレーカーは、230V/400Vの定格電圧と125Aの定格電流が50/60Hzあたりの周波数で125Aの過負荷と短絡の保護に適しており、通常の条件下で回路の操作のまれ/OFF操作にも使用できます。

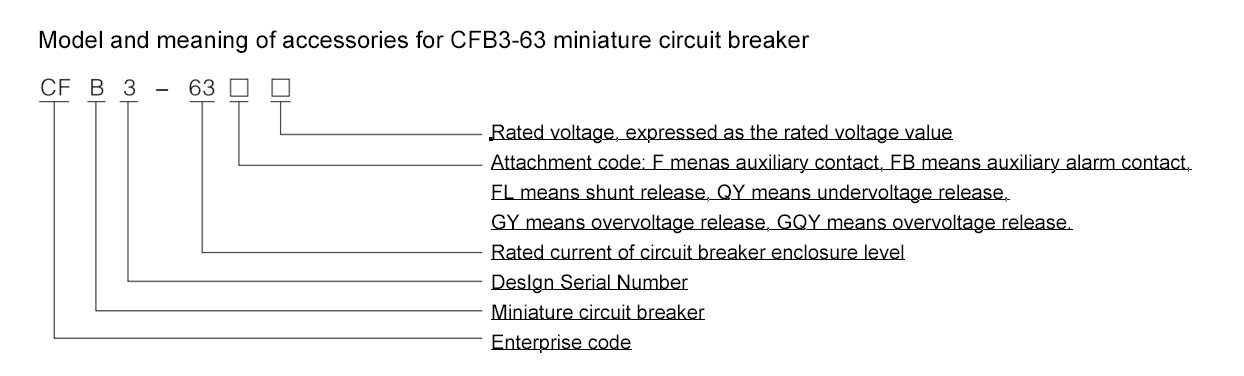

CFB3-63/125シリーズサーキットブレーカーには、CFB3-F補助コンタクト、CFB3-FB補助アラームコンタクト、CFB3-FLシャントリリース、CFB3-QY低電圧リリース、CFB3-gy gy過剰放出リリース、CFB3-gyの過剰な放出リリースなどのアクセサリーが装備されています。

過電圧、低電圧、および過電圧/低排出は、回路ブレーカーまたは残留電流回路ブレーカーと組み合わされた、組み立てられた電子放出デバイスです。それらは、230Vの定格電圧を持つAC 50Hz/60Hz回路に適しており、ライン断層によって引き起こされる過電圧、低排出、および過電圧から保護するために使用され、電気機器の損傷を回避するか、グリッド電圧の変動により適切に機能できないことがあります。 回路ブレーカーには、象徴された分離関数があります

この製品は、次の基準を満たしています：GB/T10963.1、IEC60898-1、GB/T20645。

構造特性

このサーキットブレーカーには、現在の制限特性、非常に短いアーク時間、高い破壊能力、正確な保護特性、長いサービス寿命、信頼できるパフォーマンスがあります。

シェルはユニークな湾曲したデザインを採用しており、熱散逸を改善し、製品の温度上昇を減らすために、換気溝が流れています。

接触位置のステータスを明確に示しています。

ターミナルブロックには、バスバーとワイヤーの両方に二重目的接続方法があります。

補助コンタクト、アラームコンタクト、シャントリリース、アンダーローテージリリース、過電圧リリース、過電圧リリース、その他のアクセサリなど、アクセサリは完成しています。

作業条件

corder周辺の気温の上限は+40を超えてはならない、下限 -5°よりも低くはなく、24時間の平均値は+35°を超えてはなりません。

◇高度：設置サイトの高度は2000mを超えてはなりません。

◇大気条件：+40℃で、空気の相対温度は50％を超えません、 また、より高い温度では相対湿度が高くなります。

wettest最低月の平均最低温度は+25を超えてはなりません。 その月の平均最大相対湿度は90％を超えてはならず、 温度の変化によって引き起こされる製品の表面の凝縮。

◇汚染レベル：レベル2;

◇インストールカテゴリ：クラスIII。

◇インストールタイプ：TH35-7.5インストールレールのタイプは、インストールに使用されます。

◇インストール条件：設置面と垂直の間の傾斜角度 表面は5°を超えてはなりません。

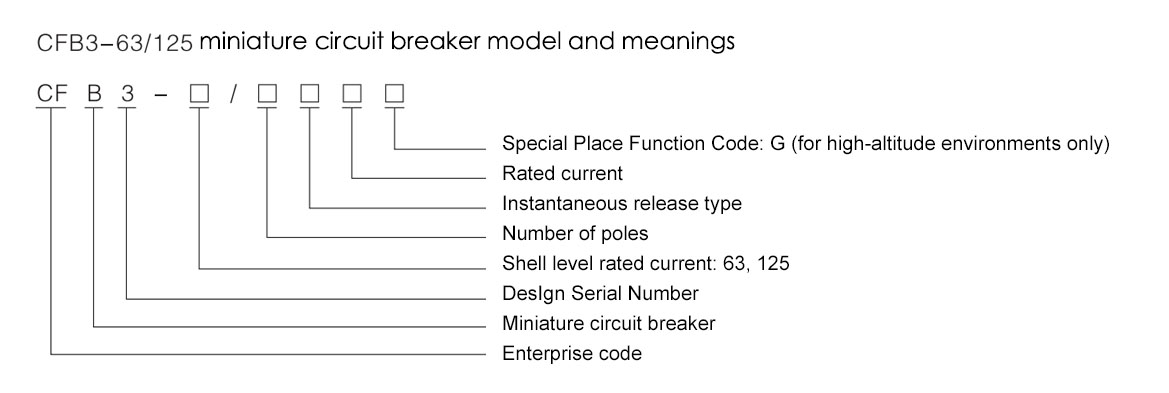

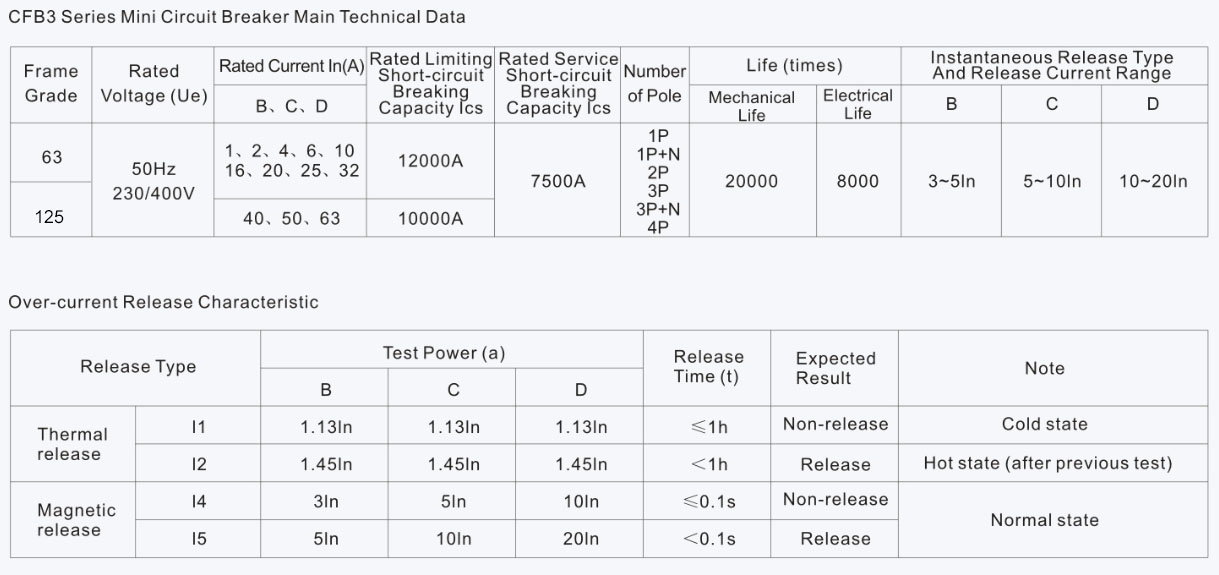

仕様とパラメーター

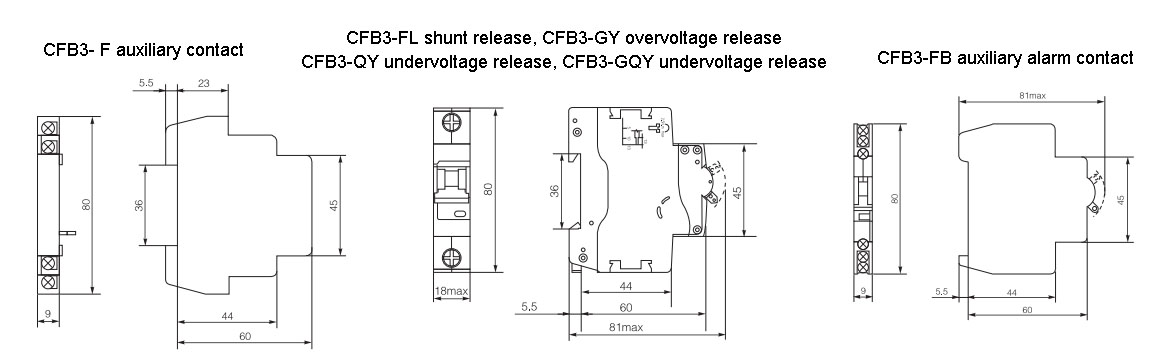

外観と寸法

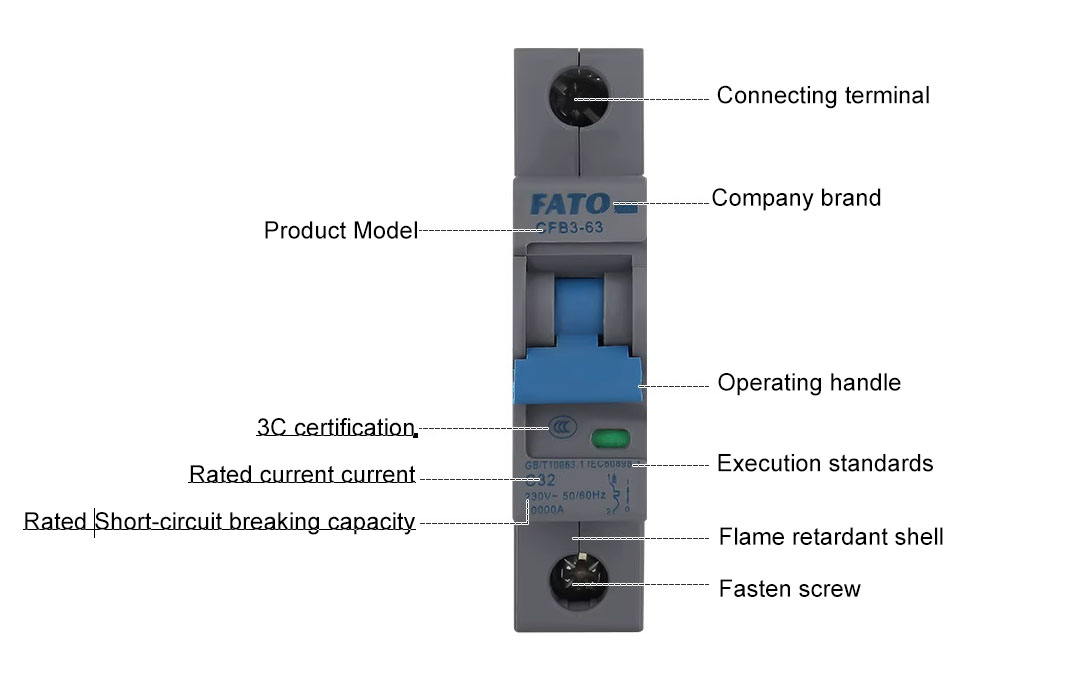

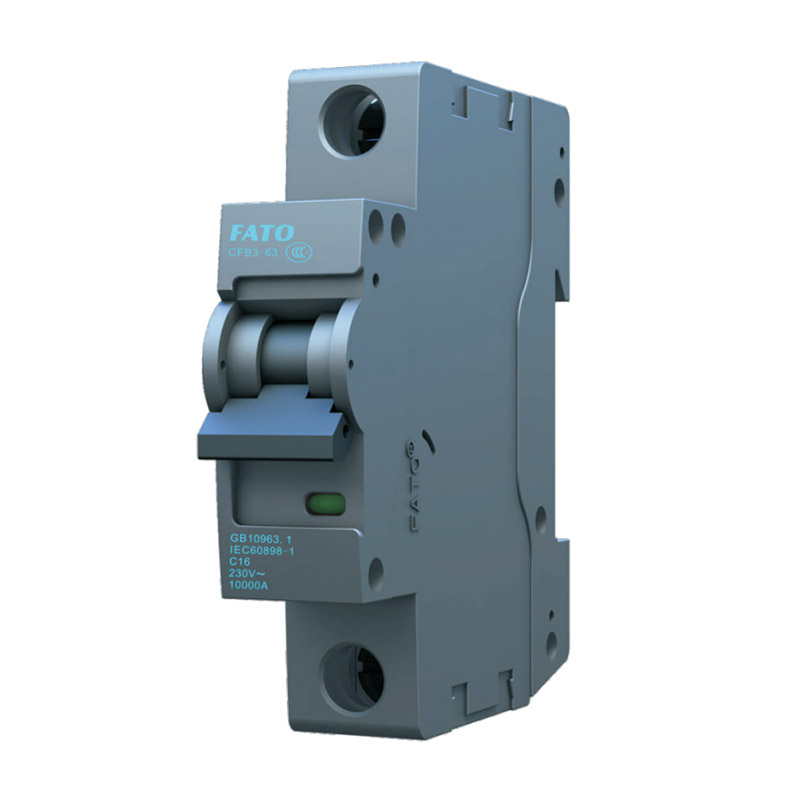

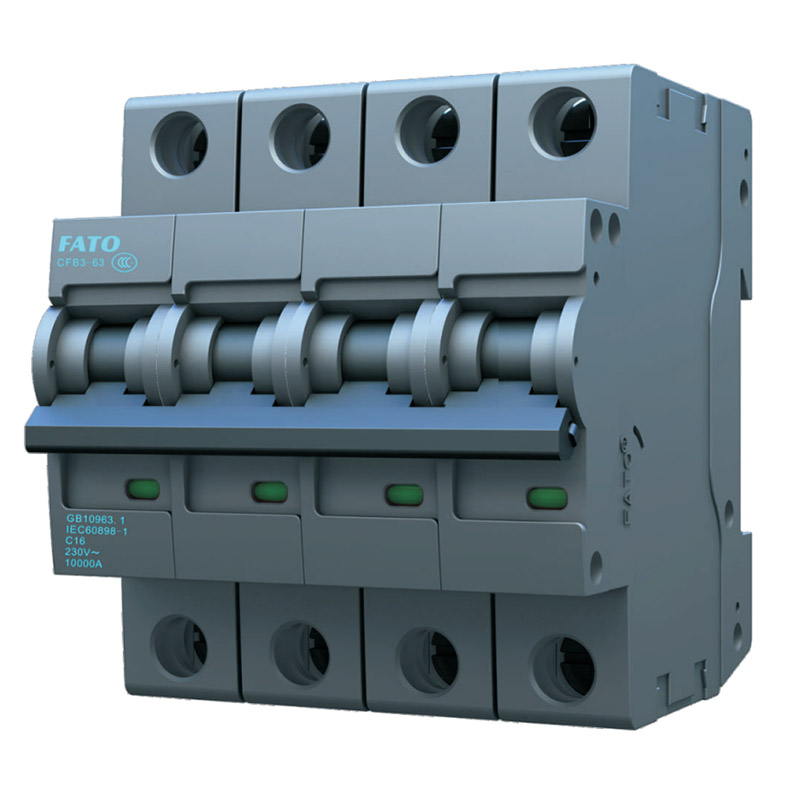

製品ショー
