DZ47-63 MCBミニチュア回路ブレーカー

製品の詳細が示されています

アプリケーションの範囲

DZ47シリーズの新しいミニチュア回路ブレーカーは、AC 50Hz、定格電圧230/400V、および定格電流を最大100A以下の回路でライン、照明、および電源機器の過負荷と短絡保護に適しています。また、通常の条件下でのラインや機器のまれな切り替えにも使用できます。

この製品は、IEC60898-1およびGB/T 0963.1標準に準拠しています。

構造特性

このセットのミニチュアサーキットブレーカーは、プラスチック製のハウジング、過電流保護、動作メカニズム、接触、および消火システムで構成されています。ハウジングは、耐久性のある炎に及ぶプラスチック材料で構成されています。マルチポール回路ブレーカーは、いくつかの単一極を組み合わせて作成され、各極の動作において均一性を維持するために、ロッドとカバーを介して接続された保護とハンドルが接続されます。

作業条件

curver周囲の気温の上限は+40を超えてはならない、下限は-5°より低くないでください。24時間平均値は+35を超えてはなりません。

◇高度：設置サイトの高度は2000mを超えてはなりません。

◇大気条件：+40℃で、空気の相対温度は50％を超えず、低温でより高い相対湿度が許可されます。

wettest最低月の平均最低温度は+25°を超えてはならず、温度変化によって引き起こされる製品の表面での凝縮を考慮して、その月の平均最大相対湿度は90％を超えてはなりません。

◇汚染レベル：レベル2;

◇インストールカテゴリ：クラスIII。

◇インストールタイプ：TH35-7.5インストールレールのタイプは、インストールに使用されます。

inessonting設置条件：設置面と垂直面の間の傾斜角は、5°を超えてはなりません。

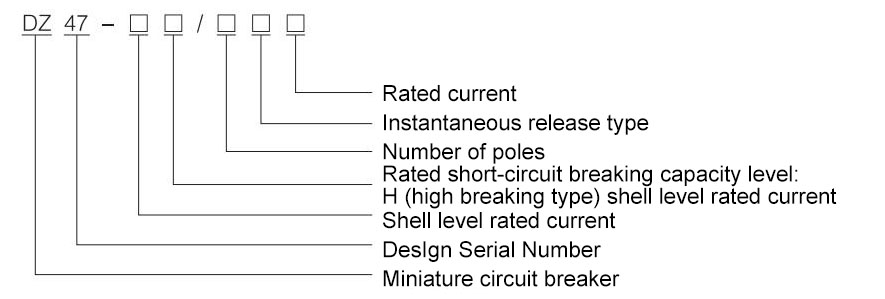

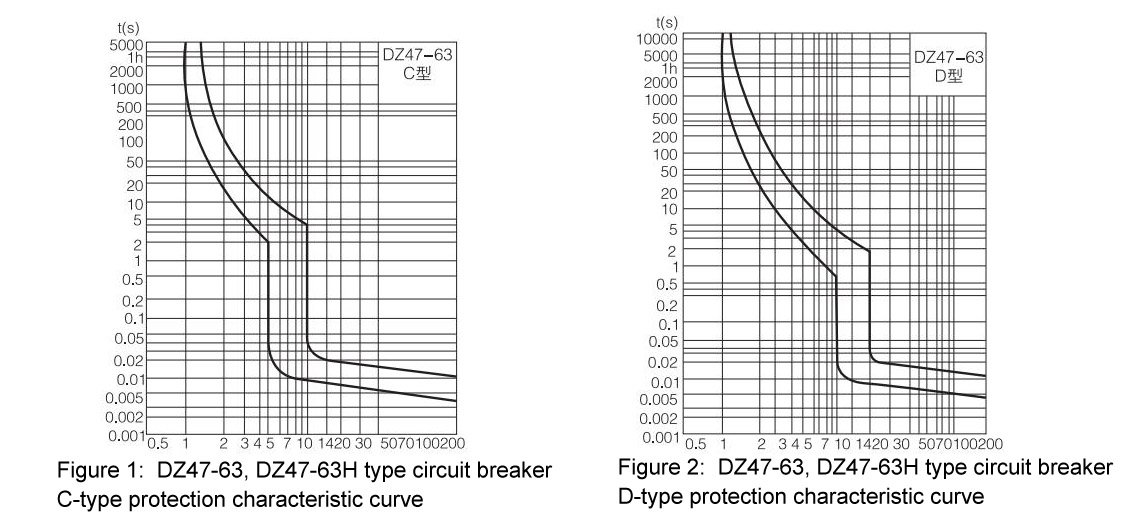

仕様とパラメーター

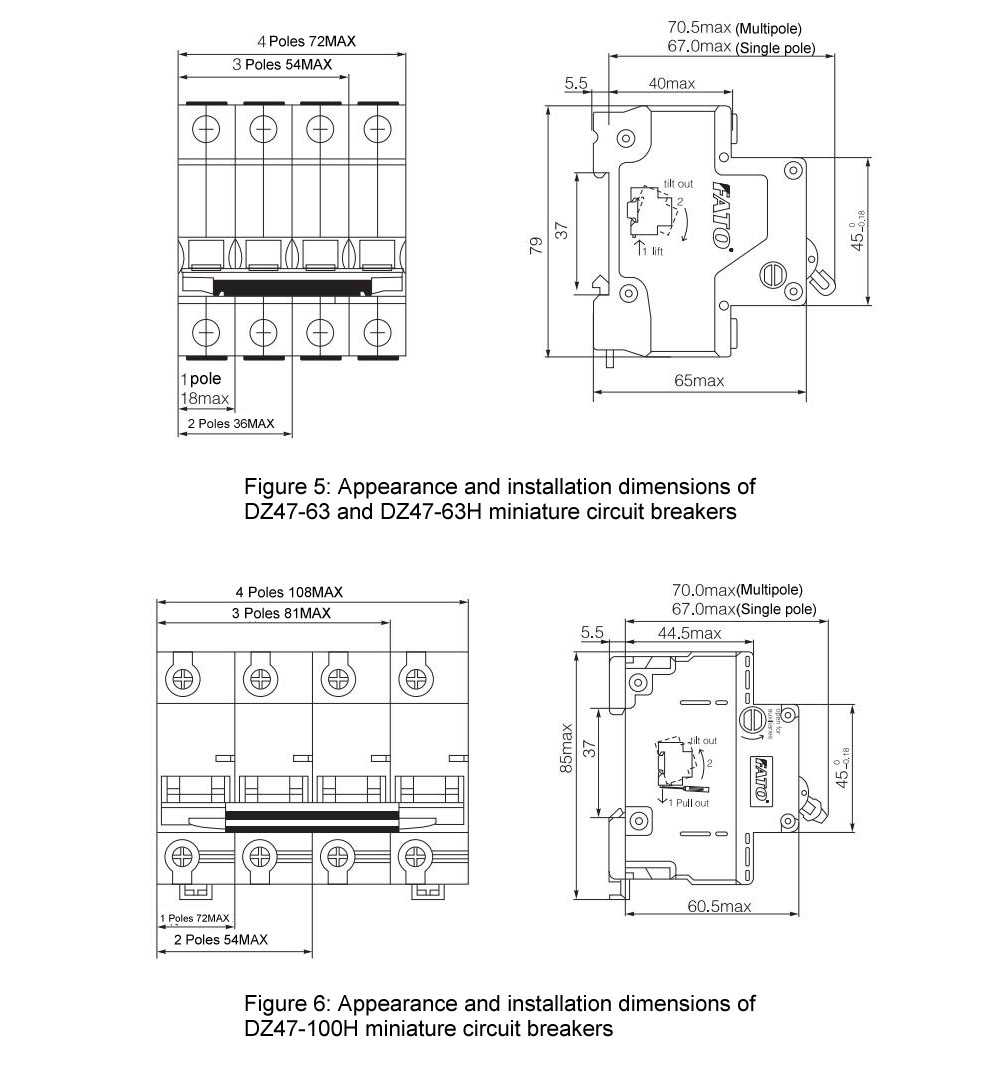

外観と寸法

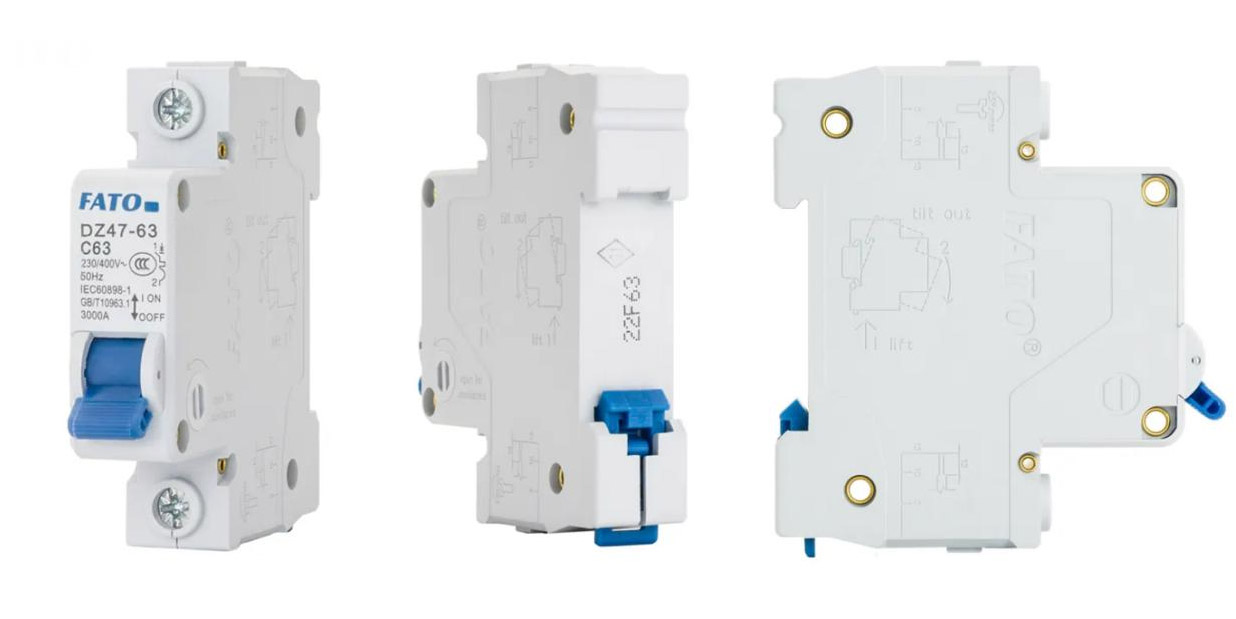

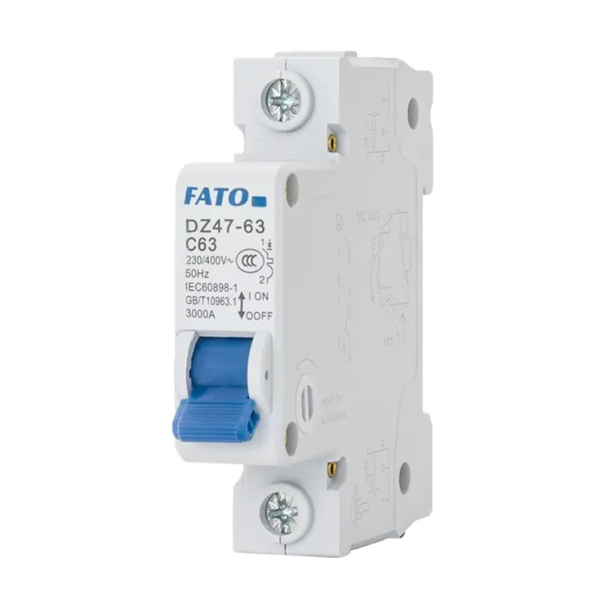

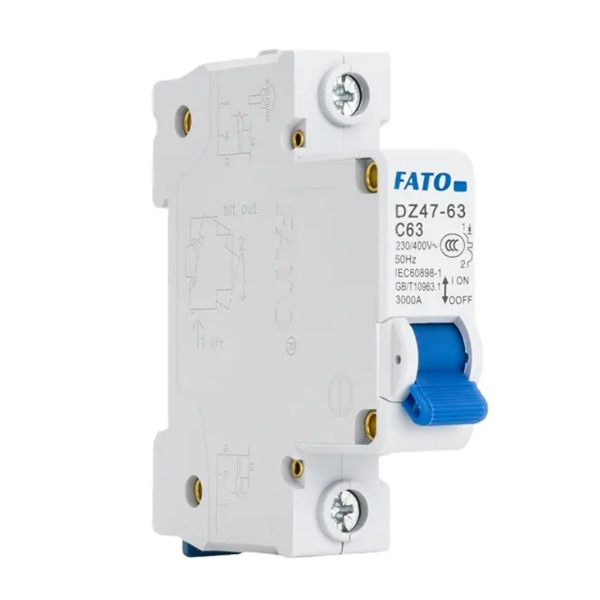

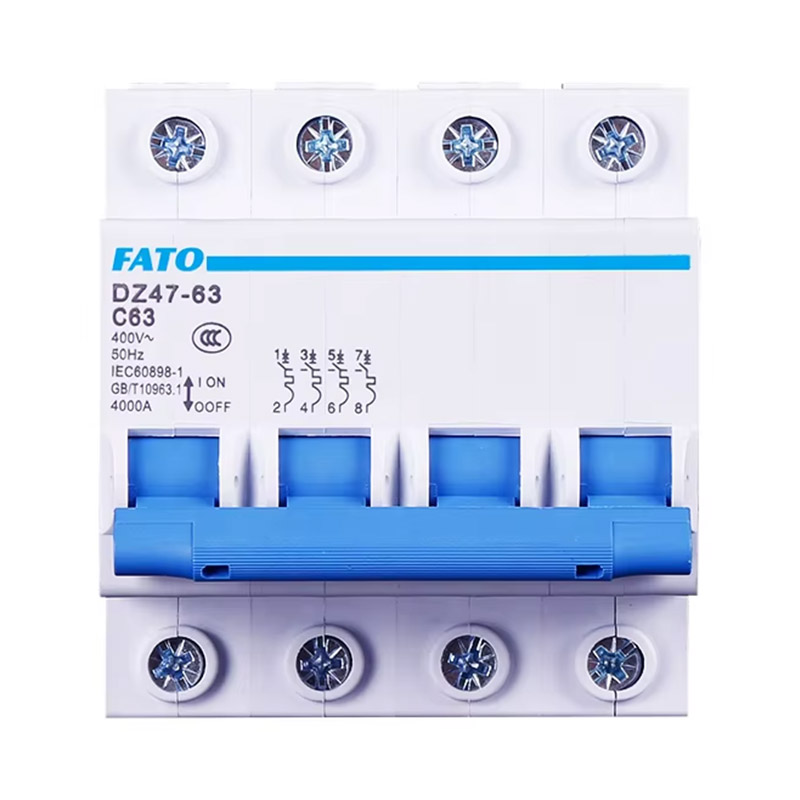

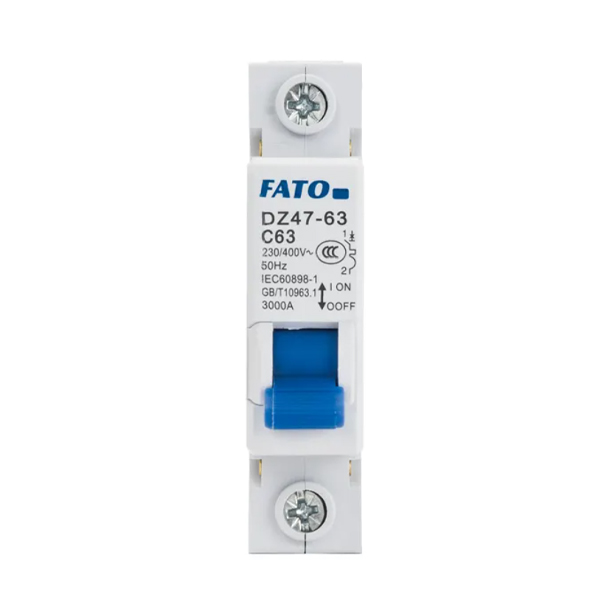

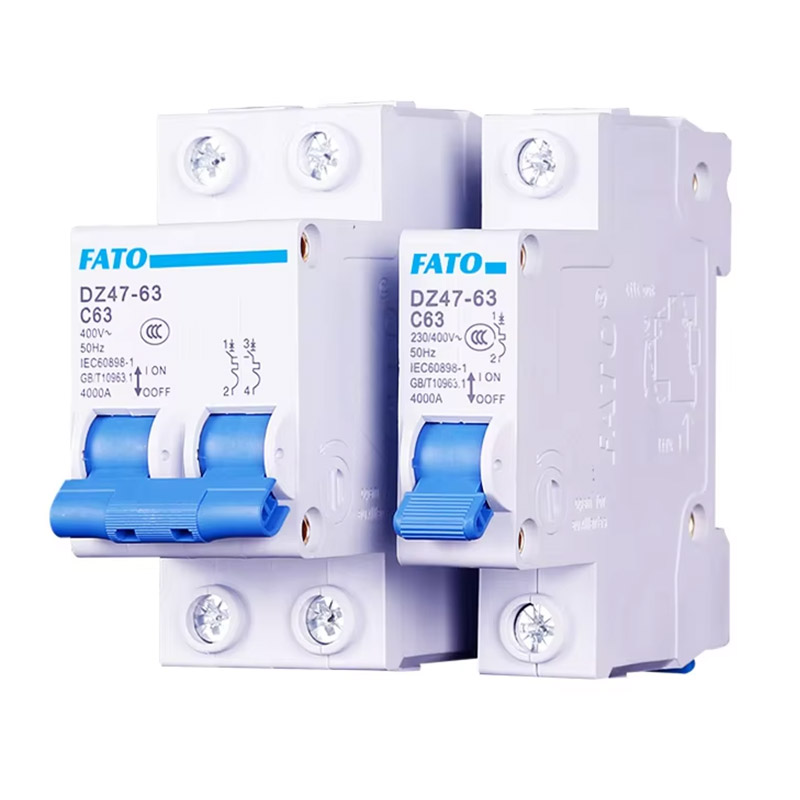

製品ショー
