DZ47S-63 MCBミニチュアサーキットブレーカー4.5KAブレイキング容量

製品説明

アプリケーションの範囲

DZ47S-63（H）シリーズミニチュア回路ブレーカーは、50HzのAC周波数、230/400Vの最大電圧定格、最大100aの電流定格を持つ電気システムの過負荷と短絡から保護するように設計されています。さらに、通常の動作条件でラインや機器の時折の切り替えに使用できます。 この製品は、次の基準に準拠しています：IEC60898-1、GB10963.1

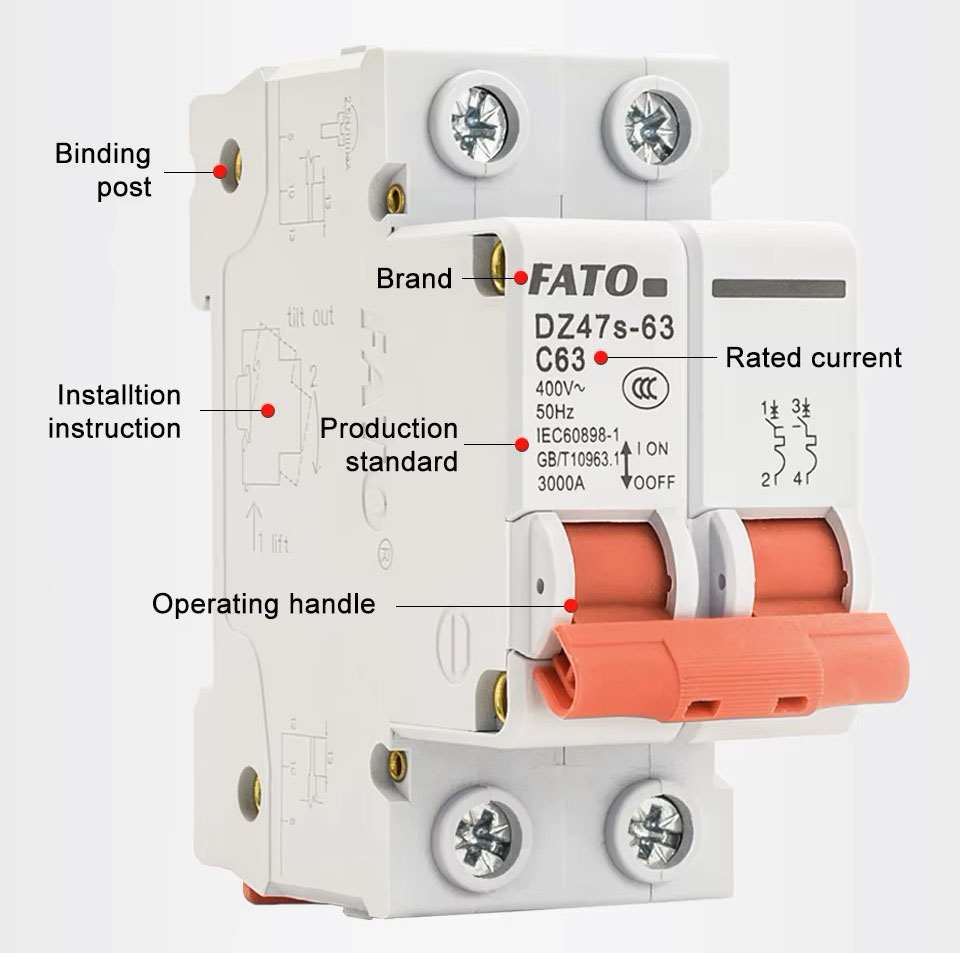

構造特性

この回路ブレーカーのセリエは、堅牢なプラスチックエンクロージャー、過電流放出、動作メカニズム、接触、およびアーク抑制システムを含みます。外側のケーシングは、高性能の耐火性プラスチック材料から構成されています。この構成では、いくつかの単極ユニットをマルチポール回路ブレーカーと組み合わせたものと、トリップメカニズムをロッドでリンクし、すべてのポールでオン/オフ操作で接続されている動作ハンドルを操作します。

作業条件

corder周辺の気温の上限は+40を超えてはならない、下限 -5°よりも低くはなく、24時間の平均値は+35°を超えてはなりません。

◇高度：設置サイトの高度は2000mを超えてはなりません。

◇大気条件：+40℃で、空気の相対温度は50％を超えません、 また、より高い温度では相対湿度が高くなります。

wettest最低月の平均最低温度は+25を超えてはなりません。 その月の平均最大相対湿度は90％を超えてはならず、 温度の変化によって引き起こされる製品の表面の凝縮。

◇汚染レベル：レベル2;

◇インストールカテゴリ：クラスIII。

◇インストールタイプ：TH35-7.5インストールレールのタイプは、インストールに使用されます。

◇インストール条件：設置面と垂直の間の傾斜角度 表面は5°を超えてはなりません。

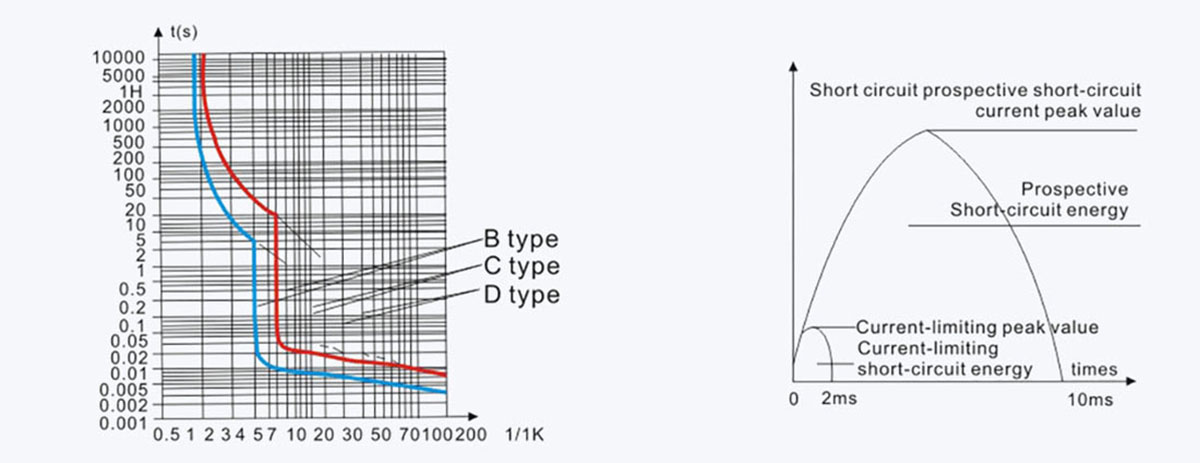

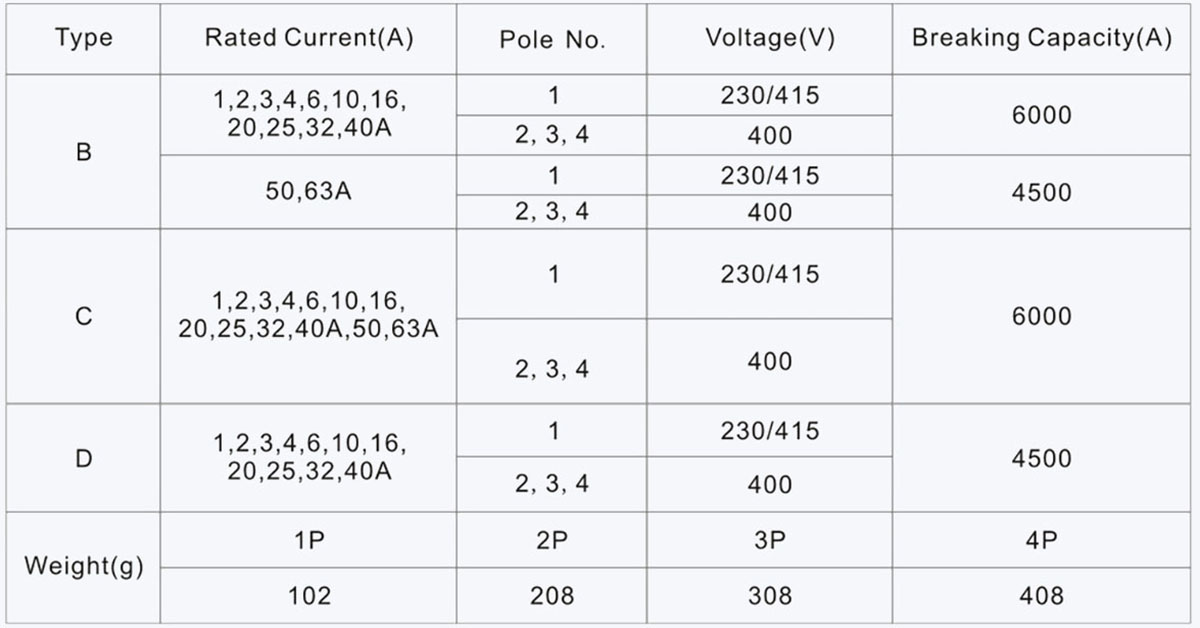

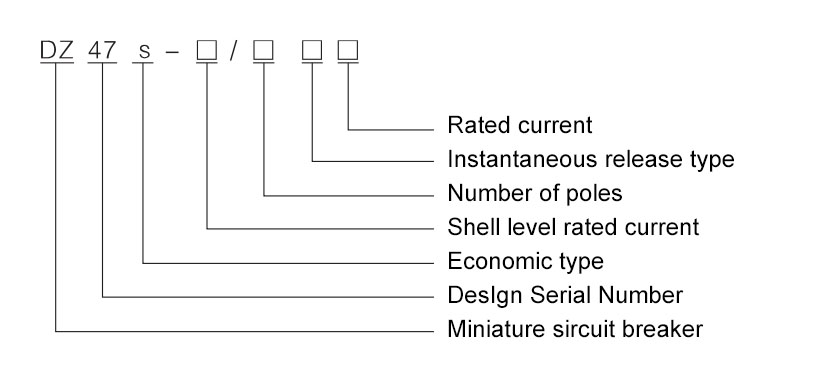

仕様とパラメーター

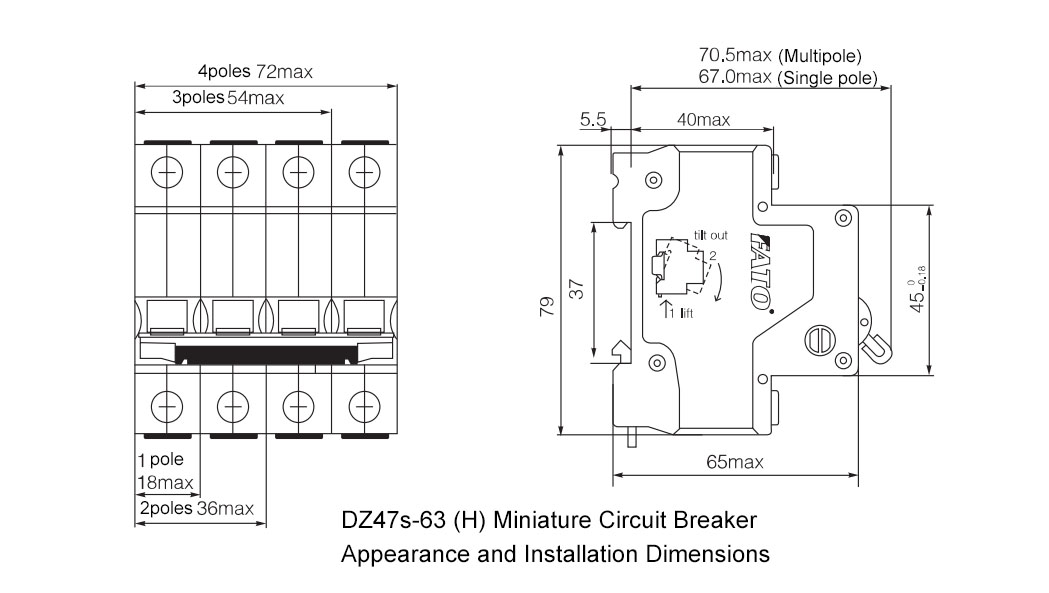

外観と寸法

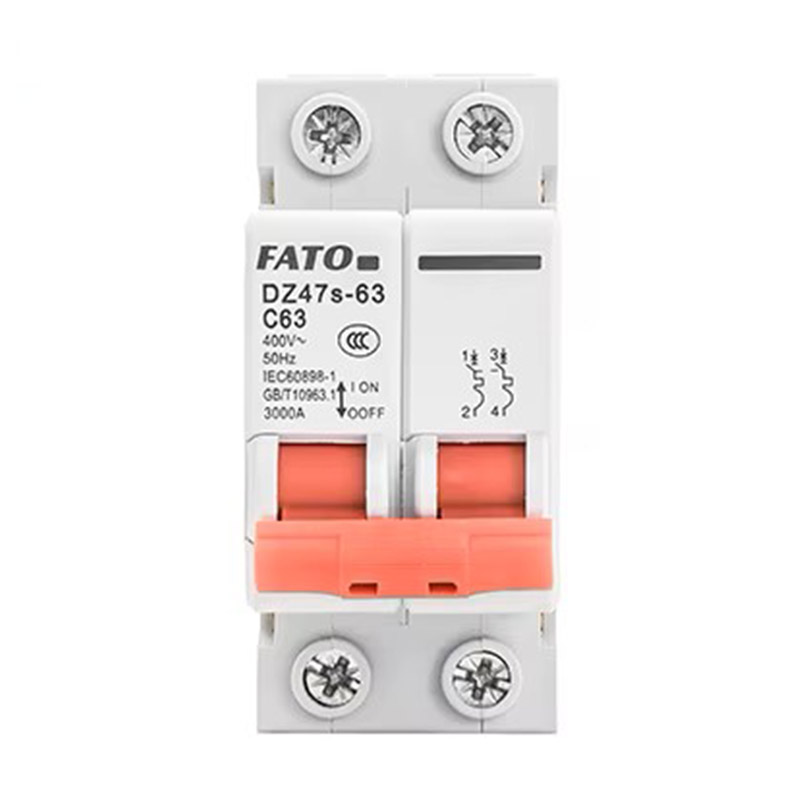

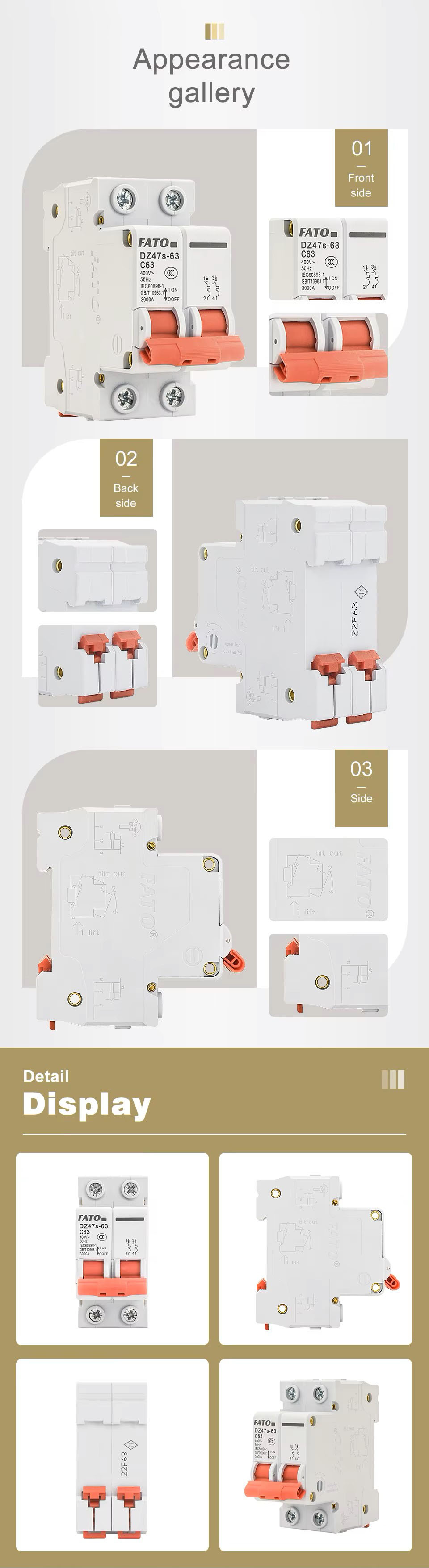

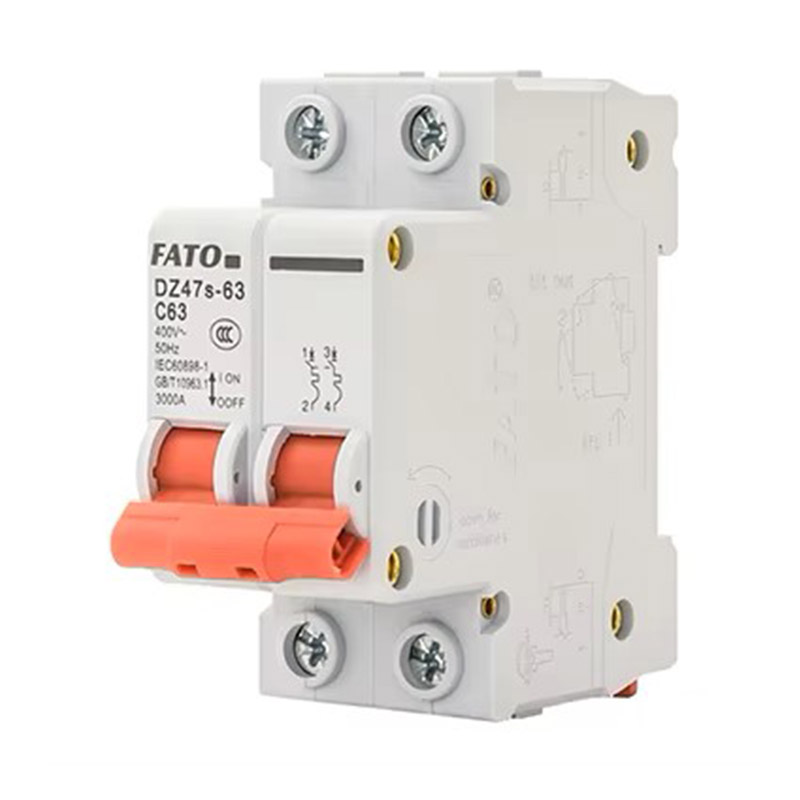

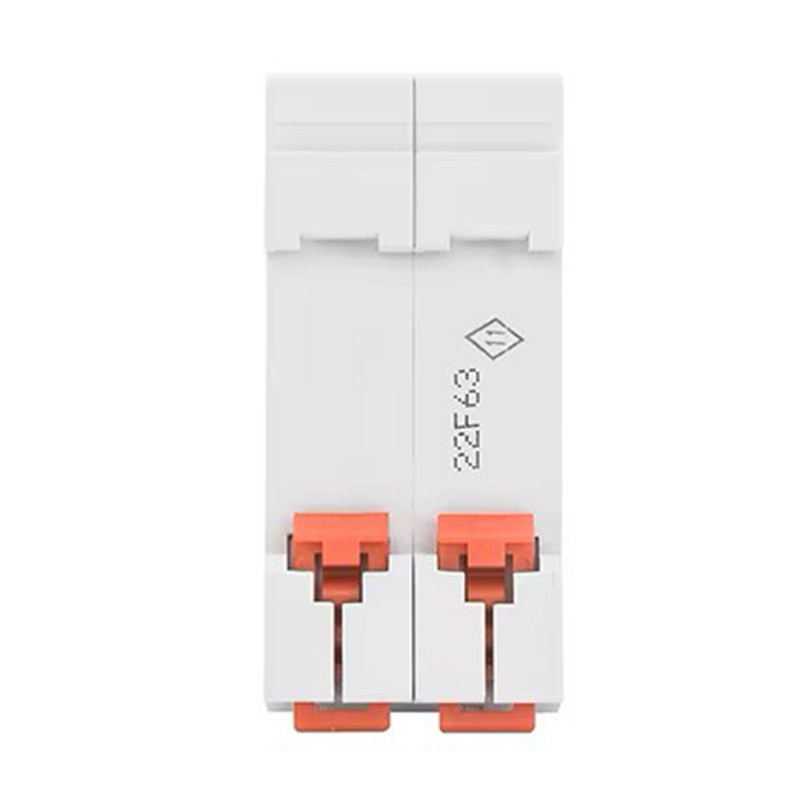

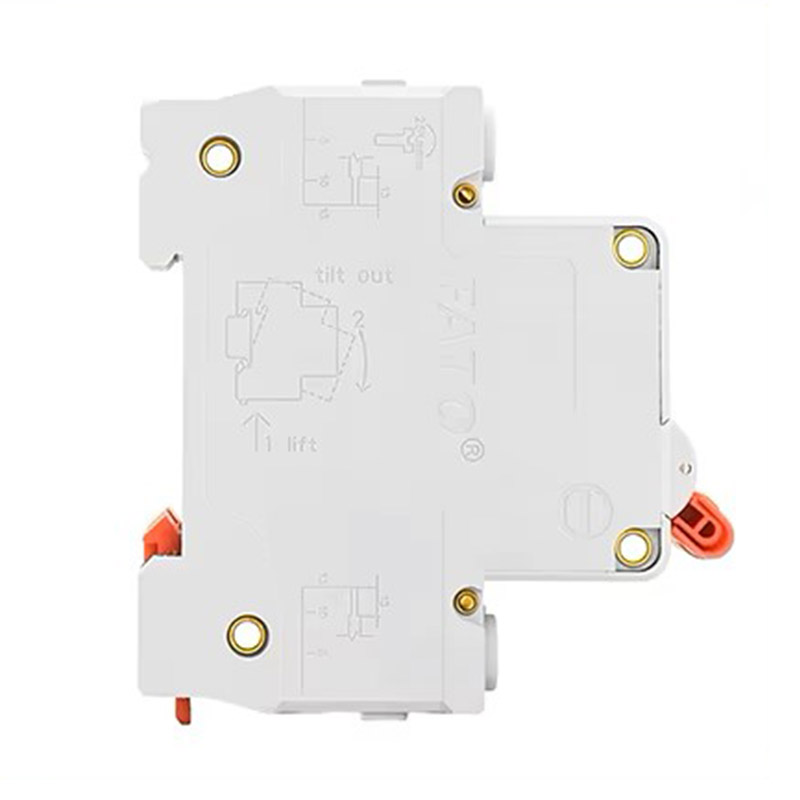

製品ショー
