DZ20シリーズMCCB成形ケースサーキットブレーカー

製品機能の計装

アプリケーションの範囲

DZ20シリーズのプラスチックシェル回路ブレーカー（以下、回路ブレーカーと呼ばれる）は、AC 50Hzの配電線に適しており、AC 50Hz、定格電流、660Vの定格断熱電圧、380V（400V）の定格作業電圧（400V）以下、過負荷、短絡、および分散電気エネルギーおよび電力機器の電圧保護の下で。その中で、225AおよびY型400Aの定格電流を持つY、J、およびGタイプの回路ブレーカーもモーターを保護するために使用できます。通常の状況では、回路ブレーカーは、ラインのまれな切り替えやモーターのまれな開始に使用できます。

この製品は、次の基準を満たしています：JB8589

構造特性

この一連の回路ブレーカーは、Y字型の製品に基づいており、断熱シェル、動作メカニズム、接触システム、およびリリースデバイスの4つの部分で構成されています。

回路ブレーカーの動作メカニズムには、連絡先を迅速に閉じて切断する機能があり、その「閉鎖」、「開閉」、および「ハンドルの位置は、自由なつまずき」の位置を区別します。

C型およびJ型回路ブレーカーは、Y型の基本積に基づいて導出および設計されています。 J型回路ブレーカーは、Y型回路ブレーカーの接点の構造を改善するため、短絡が発生した場合、メカニズムがアクティブになる前に動的および静的接点がすぐに切断され、破壊能力を改善するという目標が達成されます。

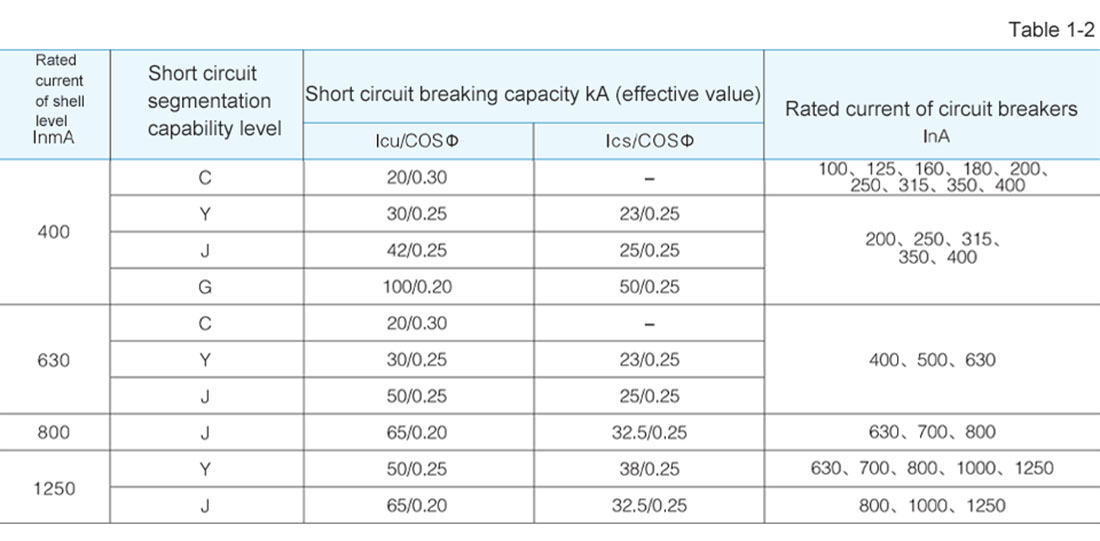

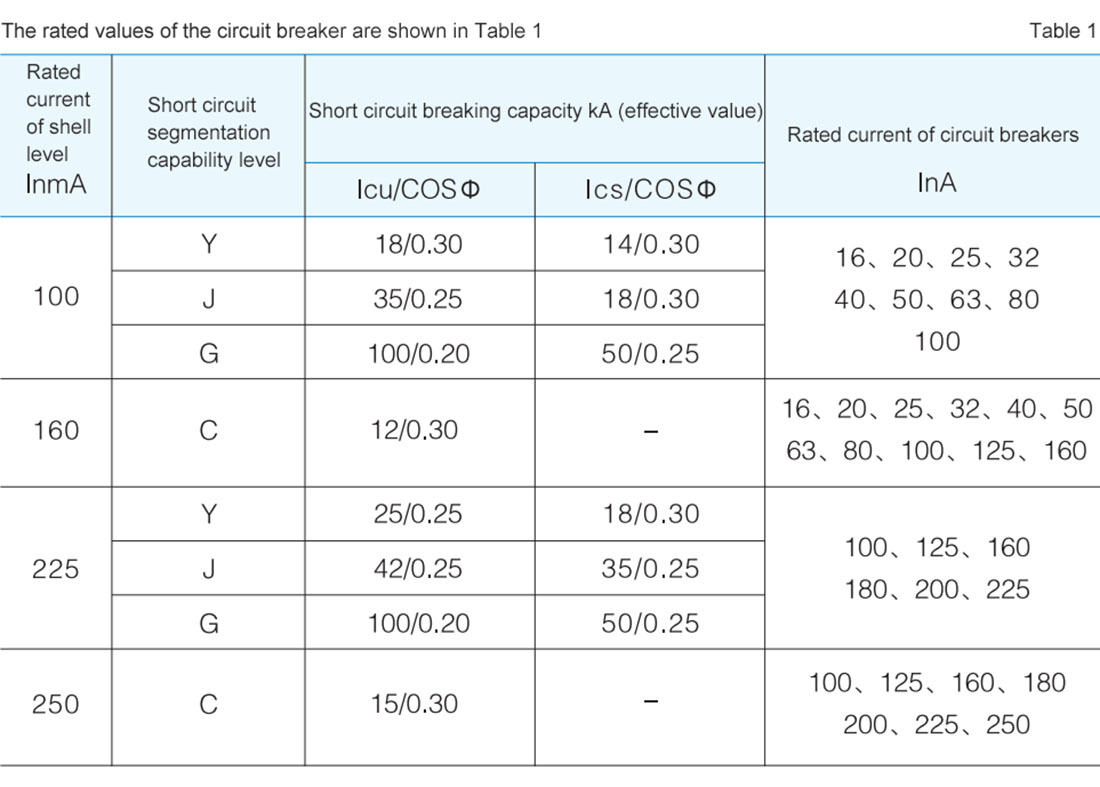

仕様とパラメーター

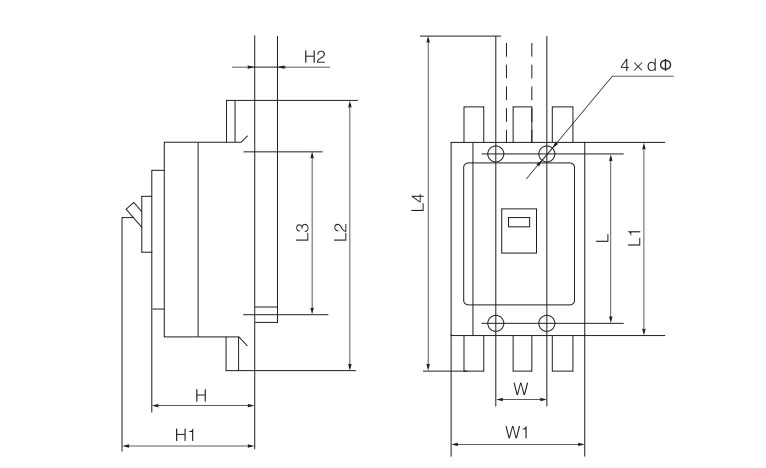

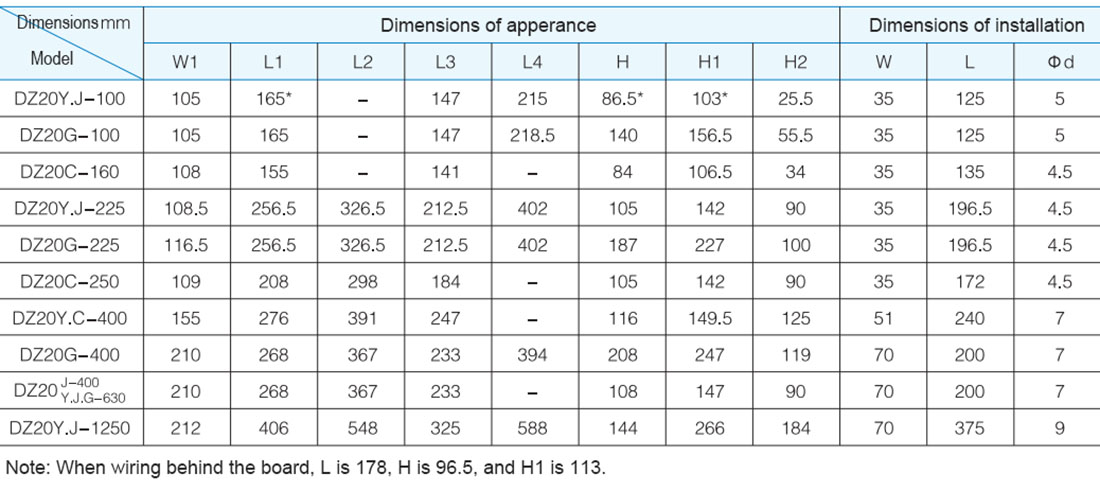

外観と寸法

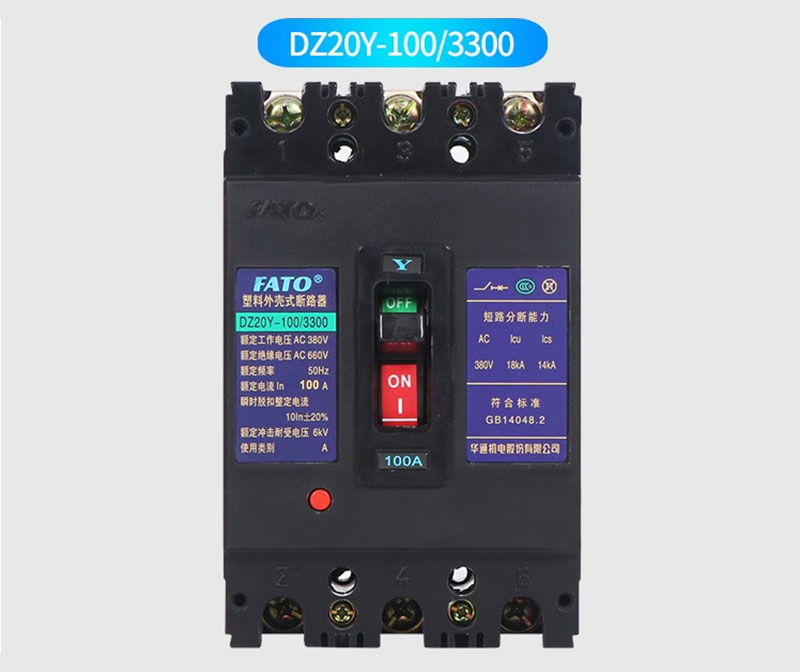

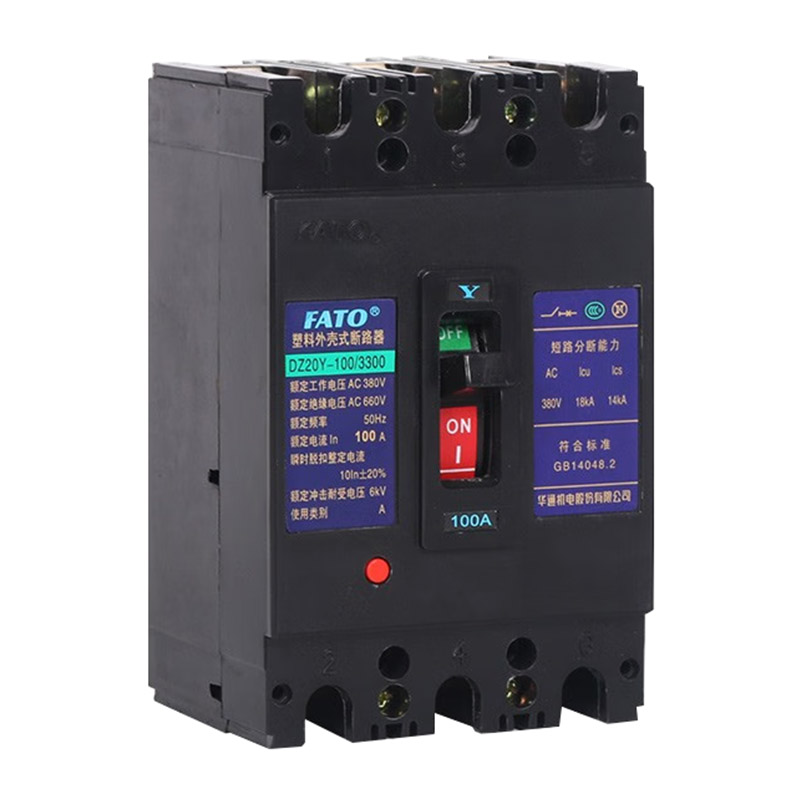

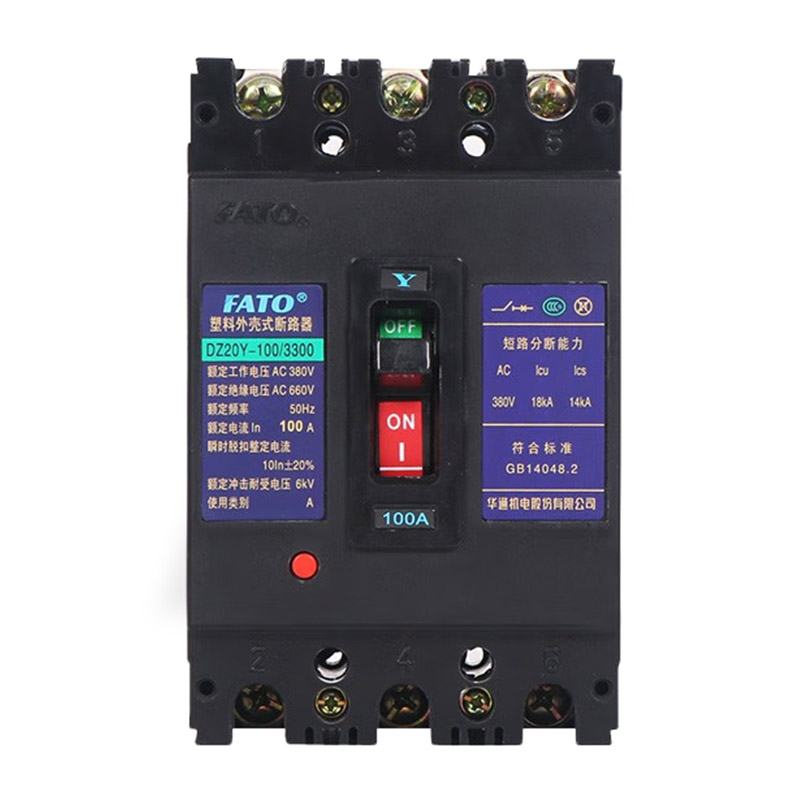

製品ショー
