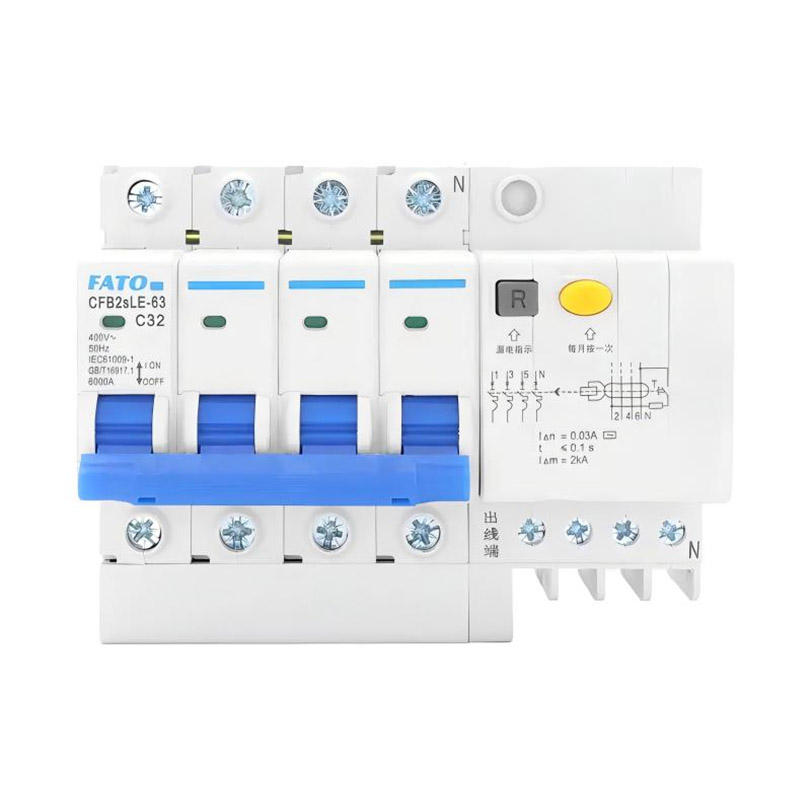

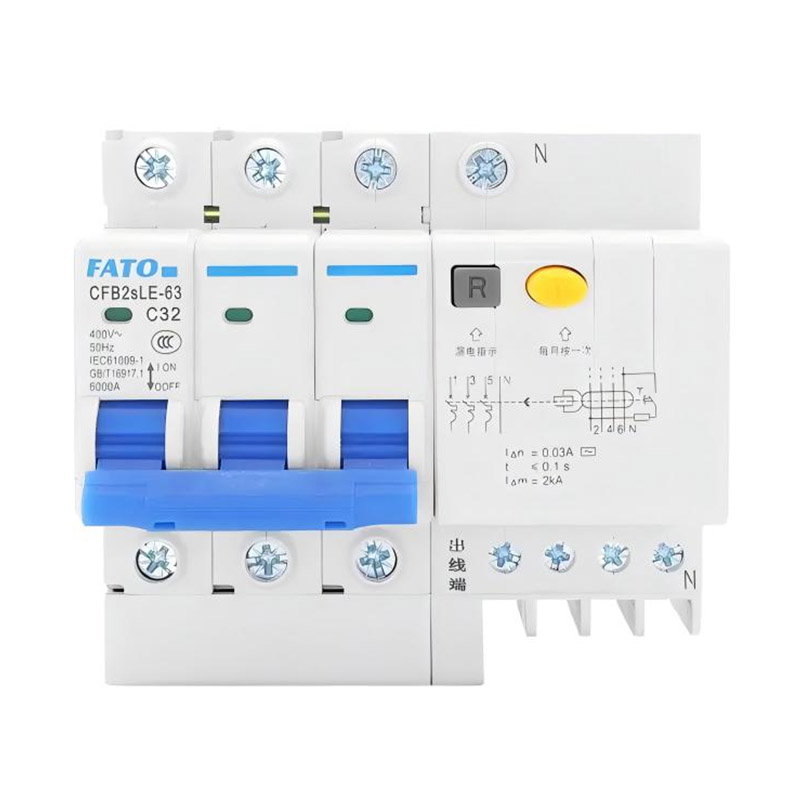

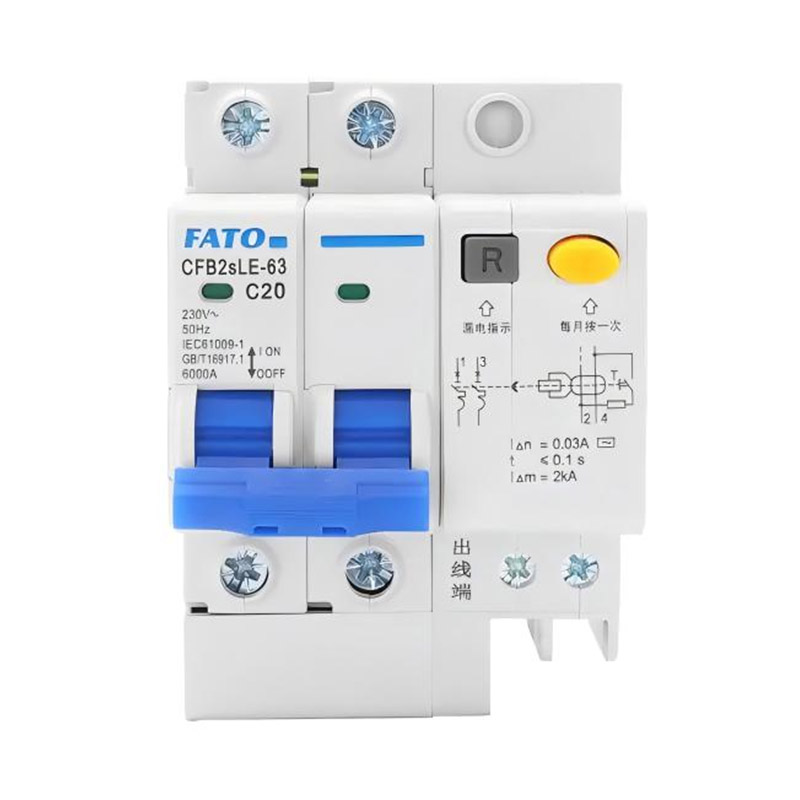

CFB2SLE-63 RCCBアースリークサーキットブレーカー
製品の概要
この回路ブレーカーは、産業、商業、および住宅の電気システムに適した、最大400Vおよび最大63Aの電流を持つAC 50/60Hzの電動配電ネットワーク向けに設計された低電圧保護デバイスです。包括的な安全性と運用上の保護手段を統合します。高感度残差電流検出（RCD）テクノロジーは、電気ショックリスクを軽減するための間接的な接触保護を提供します。一方、長時間遅延保護と短絡瞬時のトリッピングは、正確な障害電流の中断を保証し、機器の損傷と火災の危険を防ぎます。このデバイスは、まれな回路の切り替えと断続的なモーターのスタートストップ操作もサポートし、標準の電力分布シナリオで柔軟な制御需要を満たしています。
主要な機能とアプリケーション
グローバルな電力基準と互換性のあるモジュラーコンパクトな設計を備えた、特に高出力の連続性と安全性を必要とする環境でのデータセンター、製造施設、建物の配電パネルに最適です。熱磁気デュアル保護メカニズムは、安定した過負荷応答と急速な短絡破壊を保証し、堅牢なシステム信頼性のために50/60Hzの周波数互換性によって強化されました。耐久性のある構造と鉄道に取り付けられたクイックインストールにより、最新のスマートグリッド、安全性、効率、メンテナンスの容易さのための信頼できるソリューションとして機能します。

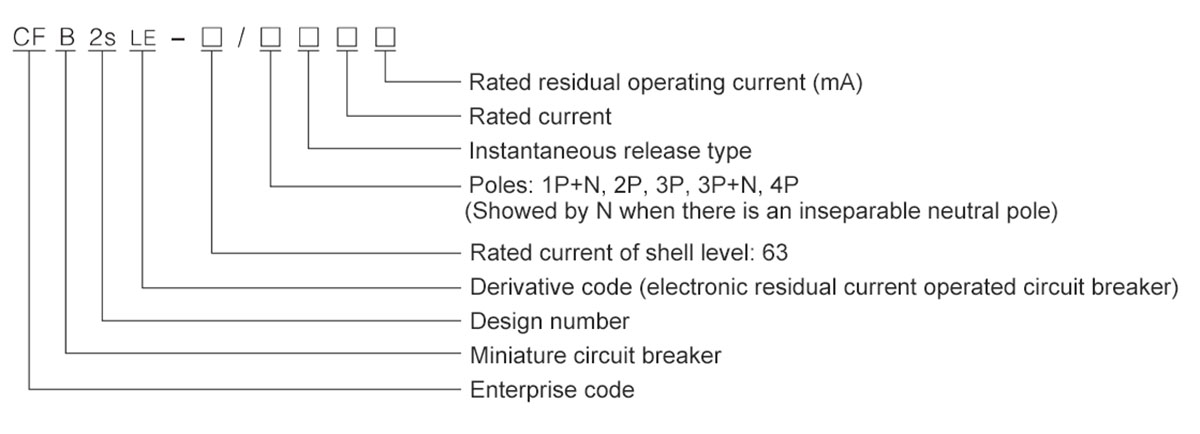

モデル:CFB2sLE-63
お問い合わせを送信
製品説明
製品説明
アプリケーションの範囲
♦AC 50/60Hz、400V以下の定格作業電圧を備えた流通ネットワーク回路に適し、63A以下までの定格電流。
♦Humen Beingに間接的な接触保護を提供する。
♦機器の漏れ保護を提供します。
♦ラインと電源機器の過負荷と短絡保護。
♦通常の状況では、回路のまれな切り替えとモーターのまれな開始に使用できます。
♦基準に準拠しています：
国際基準：IEC61009-1;
国家標準：GB/T16917.1。
作業条件
◇高度：≤2000m;
runtion環境湿度：最大周囲温度の+40℃で50％を超えない、温度の変化のために製品表面の凝縮を考慮して、20℃で90％に達するなど、低い温度でより低い相対湿度を可能にします。
sintess設置条件：設置部位の外部磁場は、どの方向でも地磁気フィールドの5倍を超えてはなりません。残留電流回路ブレーカーは一般に垂直に設置する必要があり、ハンドルを上向きに向けて電源に接続する必要があります。設置場所には、大きな影響や振動はありません。
◇インストールカテゴリ：II;
インストールタイプ：TH35-7.5標準ガイドレールの設置が採用されています。
◇汚染レベル：2;
◇配線方法：ネジを使用して配線を締めます。

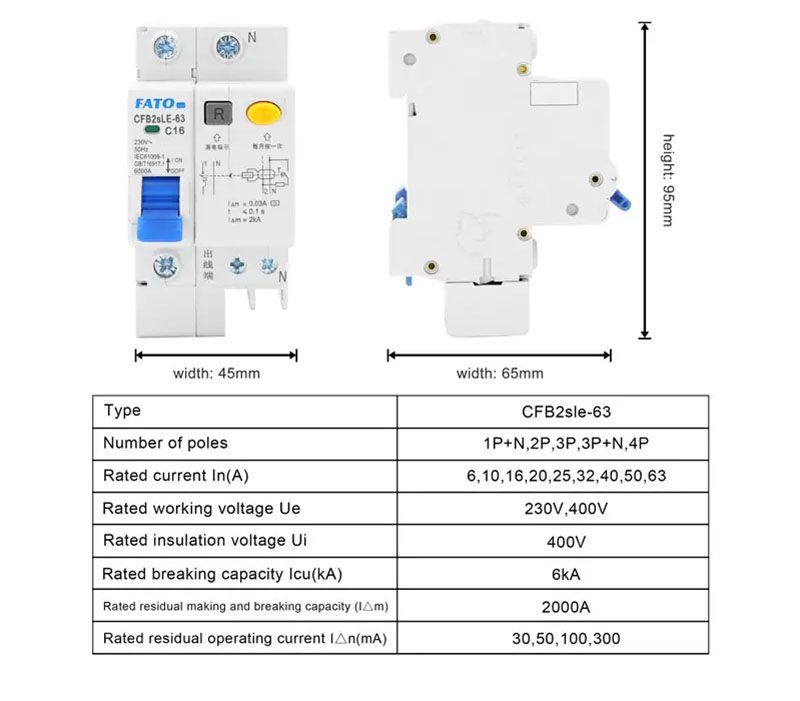

仕様とパラメーター
♦極番号：1p+n、2p、3p、3p+n、4p;
♦（a）：6,10,16,20,25,32,40,50,63の定格電流。
♦定格作業電圧UE：230V、400V;
♦定格断熱電圧UI：400V;
♦評価された破壊能力ICU（KA）：6ka;
♦評価された残差接続と切断容量l△m：2000a;
♦定格残留電流l△n（ma）：30;
♦機械式寿命：20000サイクル。
♦電気寿命：10000サイクル。
♦保護レベル：IP20;
♦インストール方法：組み込みガイドレール。
♦配線方法：クランプ付き配線端子。
♦配線機能：16mm2未満のワイヤを接続します（INM = 63Aの場合）。
♦締め付けトルク：2n•m（inm = 63aの場合）;
♦定格残留電流の最大切断時間はt：0.1sです。

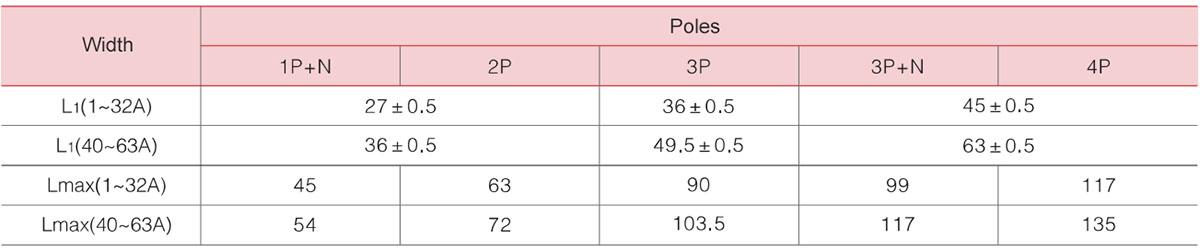

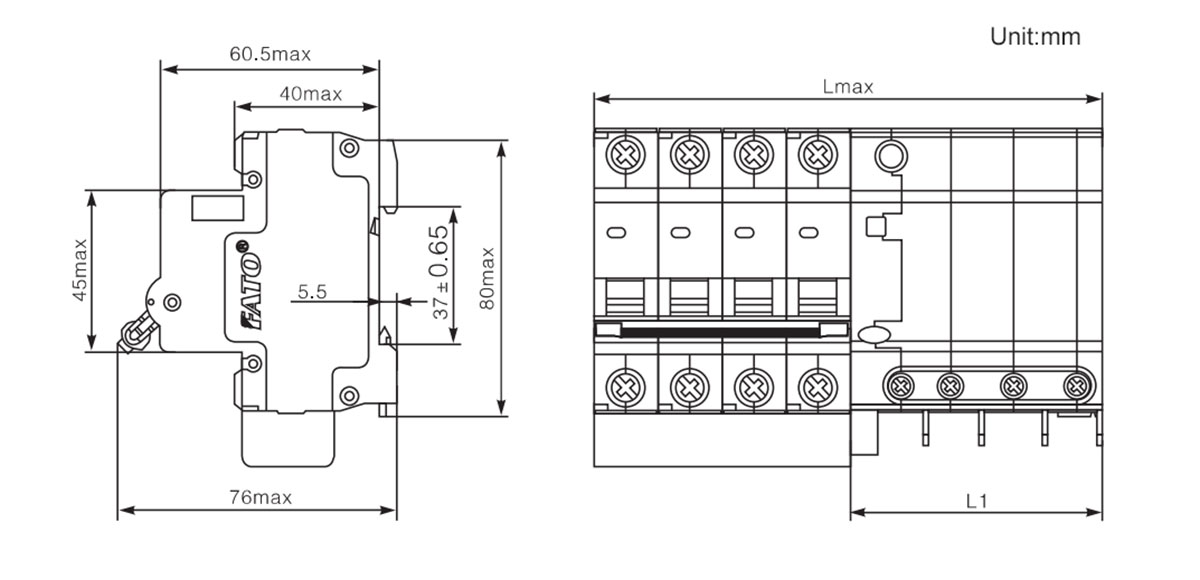

外観と寸法

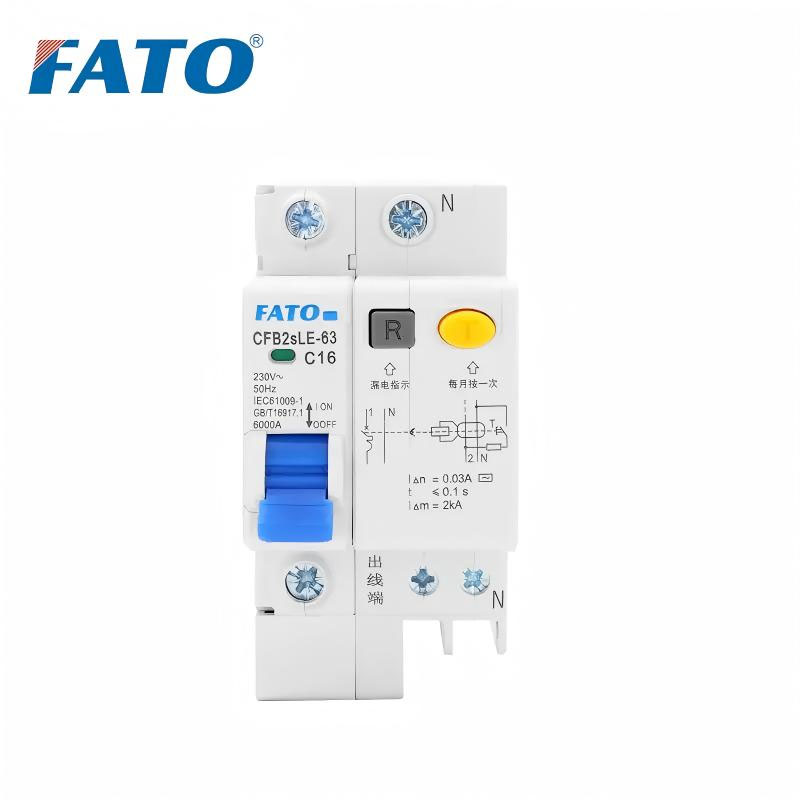

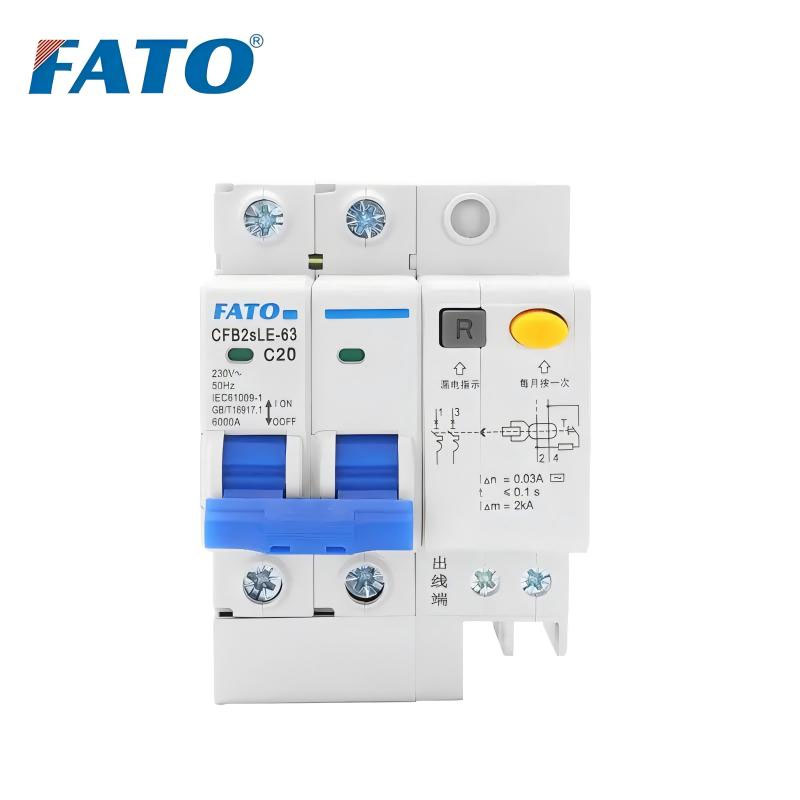

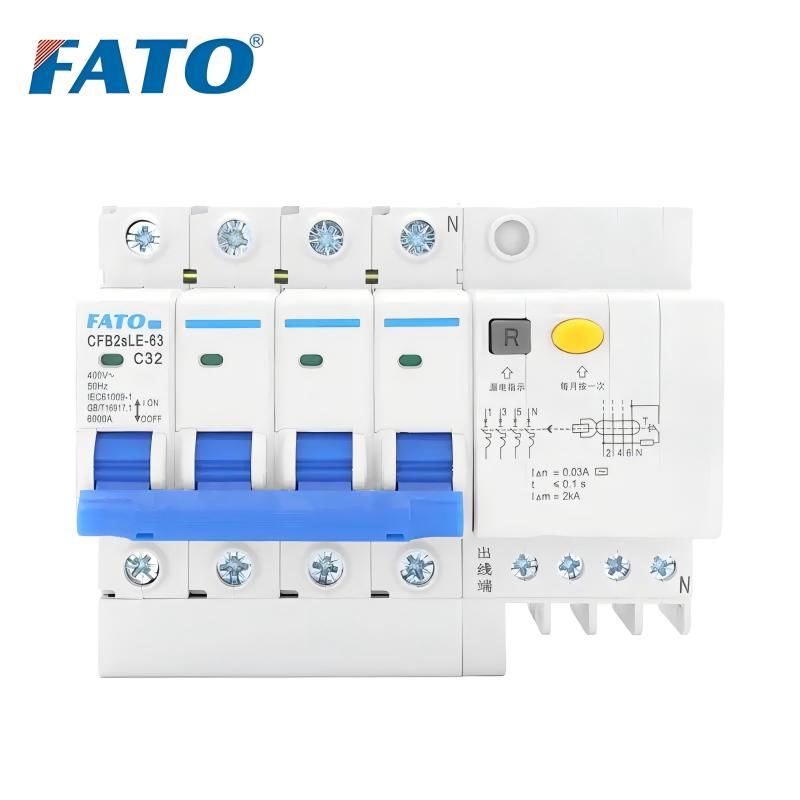

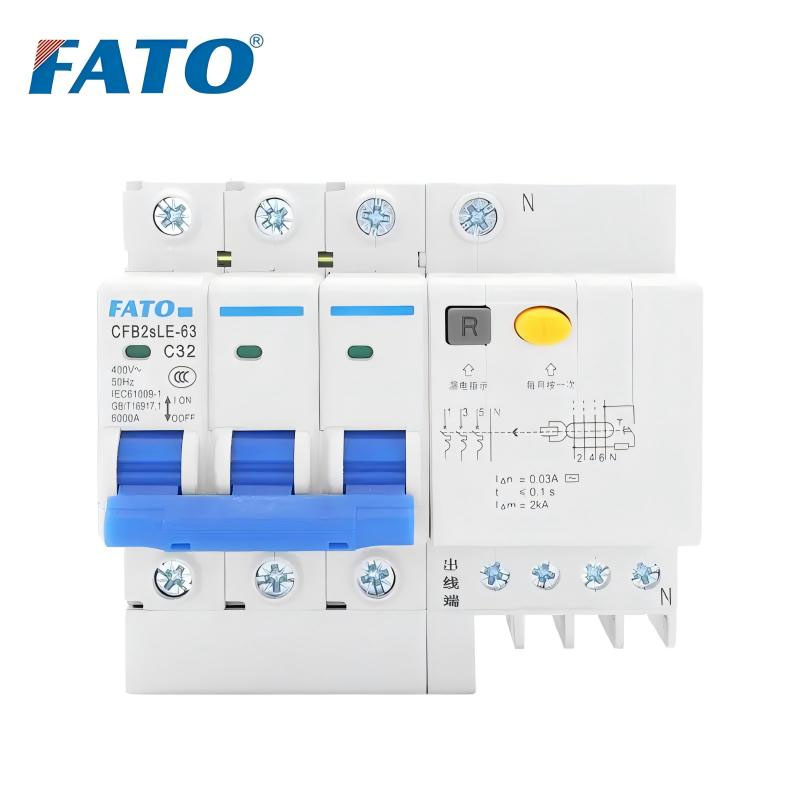

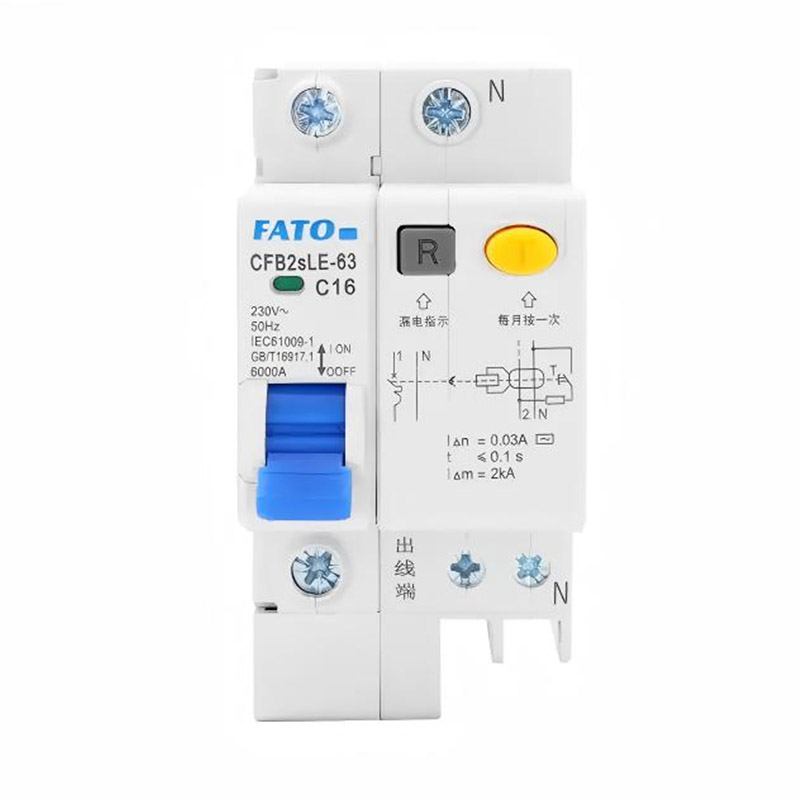

製品ショー
